特性
- 单芯片femtocell无线收发器
- 工作在cdma2000/1xEVDO 0、1、10波段
- 兼容于3GPP2 C.S0010-D femtocell标准
- 多路LNA输入，用于监测PCS和CELL macrocell
- 高度集成
-
经过优化的接收器性能
- 高接收灵敏度
- 宽动态范围Σ-Δ ADC，可通过简单的AGC进行增益切换
-
经过优化的发送器性能
- 增益、载波泄漏及边带抑制经过工厂校准
- 10位增益控制分辨率，提供更高的功率精度
- 60dB增益控制范围
- 0dBm输出功率下符合ACPR和EVM要求
- 环回工作模式：Tx基带输入至Rx基带输出
- MAX-PHY串行数字接口，带有1比特I、Q数据流
- SPI™读/写功能
- 4线串口控制
- 低成本、7mm x 7mm TQFN封装

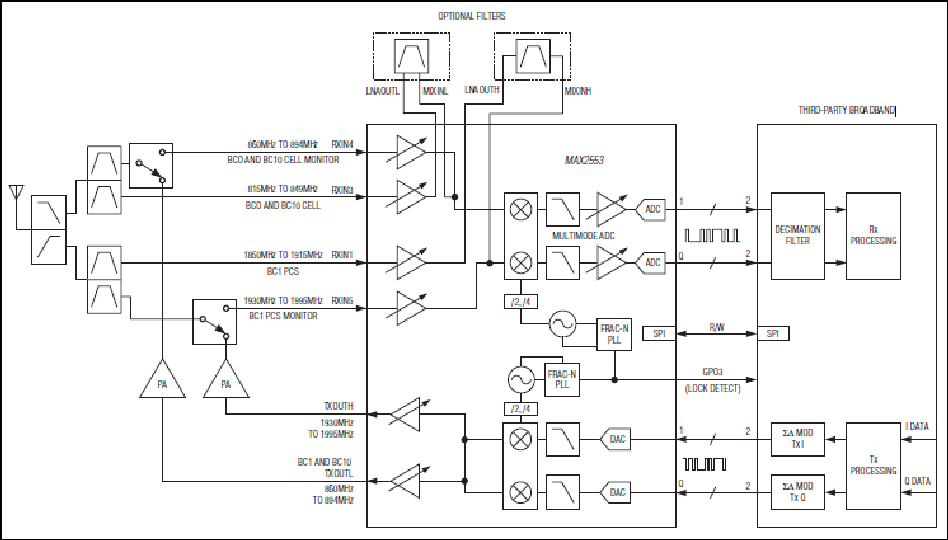

MAX2553是一款完备的单芯片RF至比特流/比特流至RF无线收发器。器件符合0、1、10波段3GPP2 C.S0010-D femtocell标准。器件带有多路接收输入和发送输出，用于监测低频段、高频段以及macrocell信号(见完整数据资料中的表1)。
该集成收发器可方便实现结构紧凑的dongle及femtocell无线设计，将外部元件数量降至最少。采用Maxim MAX-PHY串行接口可大大减少IC引脚数，在全球范围经过现场验证的设计方案有助于加速基础架构部署。
MAX2553具有无与伦比的接收阻塞指标和业内最低的噪声系数，用于支持更高的数据速率和更宽的应用范围，低功耗工作模式使功耗降至最小。发送器设计能够提供远远优于0dBm下标准规定的EVM指标。
MAX2550–MAX2553为引脚兼容的系列收发器，覆盖整个WCDMA和cdma2000®频段，所有器件通过4线接口控制。MAX2553采用紧凑的7mm x 7mm TQFN封装，工作在-40°C至+85°C扩展级温度范围。提供完整的无线参考设计，便于用户设计。
应用
- null
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
RF收发器> 1GHz 1 |
||||
|
量产 |
波段I、V和VIII WCDMA Femto收发器，集成GSM监测功能 |
|||
|
产品 2 |
||||
|
|
波段II、V WCDMA Femtocell收发器，带有GSM监测功能 |
|||
|
|
波段III、IV、IX和X WCDMA Femto收发器，集成GSM监测功能 |
|||
