特性
- 有源钳位、峰值电流模式正激PWM控制器
- UVLO下具有20µA启动电流
- 4.5V至36V供电范围(MAX17599)
- 可编程输入欠压锁定
- 可编程输入过压保护
- 可编程开关频率：100kHz至1MHz
- 开关频率可同步至1.2MHz
- 可编程频率抖动，用于低EMI扩频模式
- 可编程死区时间
- 可调整软启动
- 可编程斜率补偿
- 快速逐周期峰值电流限制，40ns典型传输延时
- 70ns内部前沿检流屏蔽
- 打嗝式输出短路保护
- 软停止控制钳位电容放电
- 负电流限制用于抑制钳位开关电容和变压器的反向电流
- 3mm x 3mm、16引脚TQFN无铅封装

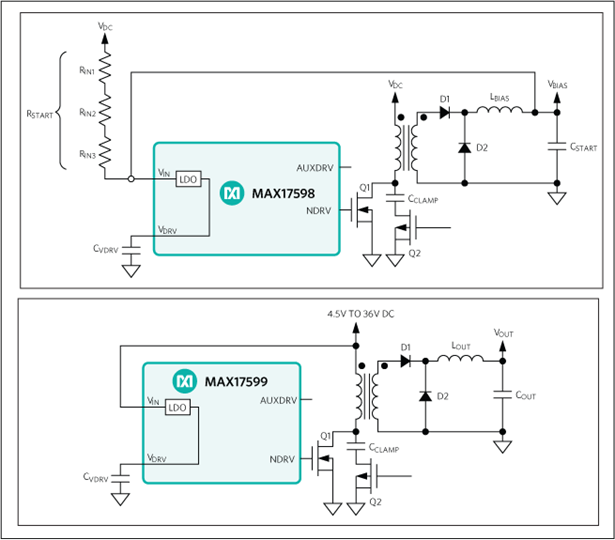

MAX17598/MAX17599为低I Q 、有源钳位电流模式PWM控制器，包含宽输入范围、隔离/非隔离正激转换器设计所需的全部电路，理想用于工业电源设计。MAX17598适合通用输入电源(整流后的85V AC至265V AC)或电信电源(-36V DC至-72V DC)设计；MAX17599优化用于低压工业电源(4.5V DC至30V DC)。
器件包含一路AUX驱动器，驱动辅助MOSFET (钳位开关)，用于构建正激转换器的有效钳位变压器复位拓扑。这种复位技术拥有几项优势，其中包括：减小开关的电压应力、由于允许更大的磁通量变化而减小了变压器尺寸、由于去除了缓冲电路而提高工作效率。可编程AUX与主驱动器之间的死区时间，允许用作零点切换(ZVS)。
使用±5%外部电阻设置开关频率，范围从100kHz至1MHz。可优化选择磁性滤波元件，提供紧凑、低成本的隔离/非隔离电源设计。对于EMI敏感应用，IC提供集成的可编程频率抖动电路，工作在低EMI扩频模式。
EN/UVLO输入允许用户精确地在所要求的输入电压下启动电源，确保电压跌落时系统处于正常状态；该引脚同时也用作开启/关闭控制引脚。输入过压保护(OVI)确保在输入电压超过最大门限时关闭转换器。
可通过SS引脚设定软启动时间，抑制浪涌电流。打嗝式限流保护大幅降低故障条件下的功耗。器件关闭时，软停止电路为钳位电容提供安全放电，并允许控制器在适当的控制方式下重启。此外，检流电路中的负电流限制帮助限制动态工作条件下的钳位开关电流。
在噪声敏感应用中，SYNC可用于同步多个转换器，使其工作在相同的外部时钟频率。高温故障可触发进入热关断模式，提供可靠的器件保护。IC采用16引脚、0.5mm引脚间距的TQFN封装。
应用
- 工业电源
- 隔离电池充电器
- 服务器及嵌入式计算
- 电信及数据通信电源
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17598ATE+ |
Thin Quad Flatpack, No Leads
|
|
|
| MAX17598ATE+T |
Thin Quad Flatpack, No Leads
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX17598ATE+
量产
MAX17598ATE+T
量产
10月 11, 2013
- 1345
ASSEMBLY
MAX17598ATE+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
10月 11, 2013
- 1345
ASSEMBLY
评估套件 1
MAX17598EVKIT
MAX17598评估板
