MAX8863数据手册和产品信息
来源: analog.com
产品产品信息
特性
- 低成本
- I OUT 为50mA时的压差电压低至55mV
-
空载电源电流低至68µA
工作电源电流低至80µA（即使在压差条件下） - 350µV RMS 低输出噪声
- 微型外部元件
- 热过载保护
- 输出电流限值
- 电池反接保护
- 双工作模式：固定或可调（1.25V至6.5V）输出
- 低功耗关断

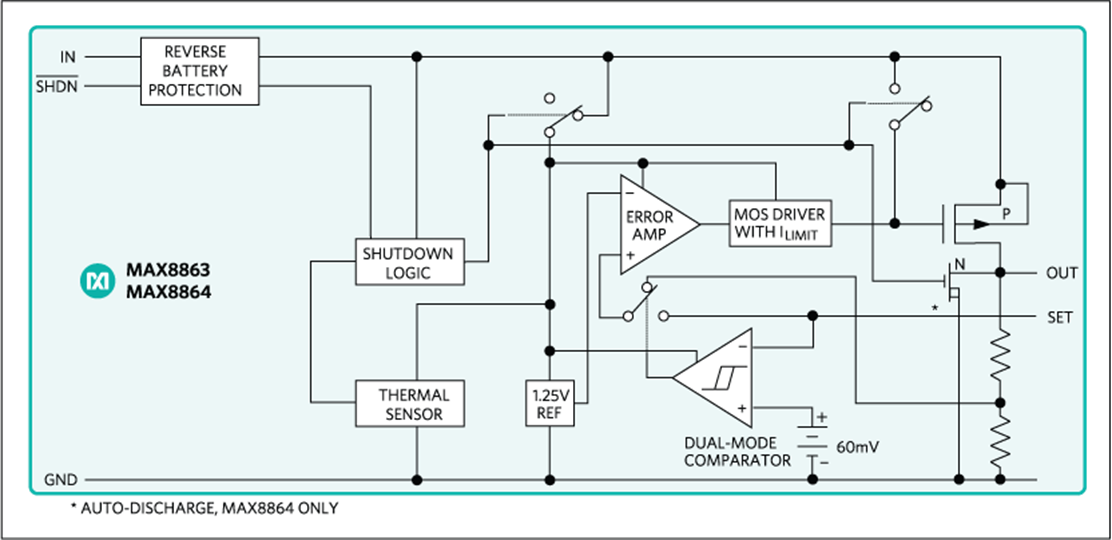

MAX8863T/S/R和MAX8864T/S/R低压差线性稳压器的输入电压范围为+2.5V至+6.5V，提供高达120mA的电流。这些器件通过PMOS调整管将80µA的低电源电流保持独立于负载，非常适合用于电池供电的便携式设备，例如蜂窝电话、无线电话和调制解调器。
这些器件具有Dual Mode ™ 工作模式：其输出电压可预设（T版本为3.15V，S版本为2.84V，R版本为2.80V），也可通过外部电阻分压器进行调节。其他特性包括低功耗关断、短路保护、热关断保护和电池反接保护。MAX8864还具有自动放电功能，当器件处于关断模式时，可主动将输出电压放电至地。两款器件均采用微型5引脚SOT23封装。
应用
- 蜂窝电话
- 无线电话
- 电子规划器
- 手持式仪器
- 调制解调器
- 掌上型电脑
- PCMCIA卡
- PCS电话
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX8863REUK+ |
5-SOT_23-N/A
|
|
|
| MAX8863REUK+T |
5-SOT_23-N/A
|
|
|
| MAX8863SEUK+ |
5-SOT_23-N/A
|
|
|
| MAX8863SEUK+T |
5-SOT_23-N/A
|
|
|
| MAX8863TEUK+ |
5-SOT_23-N/A
|
|
|
| MAX8863TEUK+T |
5-SOT_23-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 11, 2021
- 1703RN
ASSEMBLY
MAX8863REUK+
量产
MAX8863REUK+T
量产
MAX8863SEUK+
量产
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX8863REUK+
量产
MAX8863REUK+T
量产
MAX8863SEUK+T
量产
MAX8863TEUK+
量产
MAX8863TEUK+T
量产
6月 29, 2018
- 1703N
ASSEMBLY
MAX8863SEUK+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 11, 2021
- 1703RN
ASSEMBLY
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX8863REUK+
量产
MAX8863REUK+T
量产
MAX8863SEUK+T
量产
MAX8863TEUK+
量产
MAX8863TEUK+T
量产
6月 29, 2018
- 1703N
ASSEMBLY
