特性

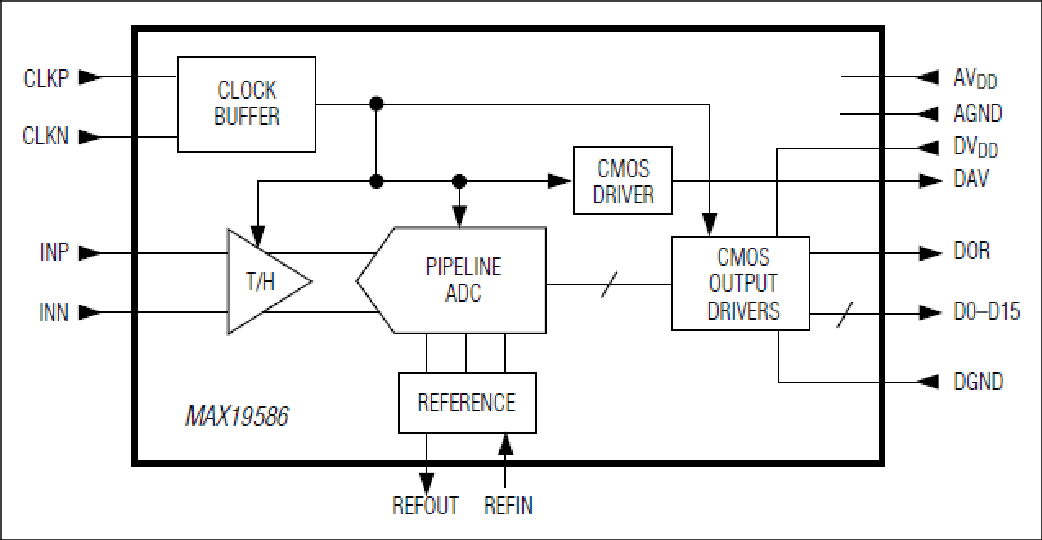

MAX19586是一款3.3V、高速、高性能模数转换器(ADC)，具有全差分宽带采样/保持器(T/H)以及16位转换器核。MAX19586针对需要高动态特性ADC的多信道、多模式接收机进行优化。MAX19586具有-82dBFS的噪声基底，可用于极高灵敏度的接收器。
80Msps采样速率下，MAX19586具有79.2dB信噪比(SNR)，且f IN = 70MHz时，具有84.3dBc/100dBc (SFDR1/SFDR2)的单音无杂散动态范围(SFDR)。MAX19586在2阶奈奎斯特区域和高IF输入频率下都具有极好的动态性能。例如，在130MHz频点，MAX19586能够达到82.5dBc的SFDR，同时其SNR在整个4阶奈奎斯特区域内保持平坦(2.5dB以内)。优异的性能指标使该器件非常适合高性能数字接收机。
MAX19586采用3.3V模拟电源和1.8V数字电源供电，具有2.56V P-P 满量程输入范围，确保采样速率高达80Msps。输入采样与保持电路工作在600MHz满量程、满功率带宽。
MAX19586提供并行、低压、CMOS兼容、2的补码输出格式。
MAX19586采用带低热阻裸焊盘(EP)的8mm x 8mm、56引脚薄型QFN封装，工作在扩展工业级温度范围(-40°C至+85°C)。
应用
- 天线阵处理
- 蜂窝基站收发系统(BTS)
- E911定位接收机
- 高性能使用仪表
- 多载波接收机
- 多标准接收器
- 无线本地环路(WLL)
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX19586ETN+D |
56-TQFN-8X8X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 7, 2014
- 1363
ASSEMBLY
MAX19586ETN+D
最后购买期限
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 7, 2014
- 1363
ASSEMBLY
评估套件 2
MAX19588EVKIT
MAX19586和MAX19588评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX19586EVKIT
MAX19586和MAX19588评估板
