特性
- 输入接收LVDS和LVPECL信号
- 完全兼容于DS90LV048A
- 1.0mA (最大)的低禁止态电源电流
- 通道内安全失效电路
-
流通引脚排列
- 简化了PCB布局
- 减小了串扰
- 保证500Mbps数据速率
- 400ps (最大)脉冲扭曲
- 符合ANSI TIA/EIA-644 LVDS标准
- 断电时，LVDS输入为高阻抗
- 提供微型3mm x 3mm QFN封装
MAX9173是四路低压差分信号(LVDS)线接收器，尤其适合于那些要求高数据速率、低功耗和低噪声的应用。通过大约100Ω可控阻抗的传输介质，MAX9173保证数据接收速度高达500Mbps (250MHz)。传输介质可以是印刷电路(PC)板覆铜线或电缆。

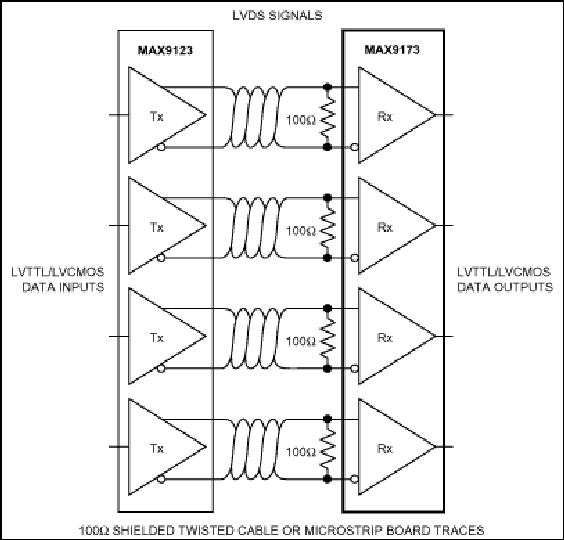

MAX9173接收四路LVDS差分输入，转换为对应的LVCMOS/LVTTL输出。MAX9173具有高阻输入，当用于点对点连接时，需要外接终端电阻。
这些器件支持0.05V至V CC - 0.05V的宽共模电压输入范围，从而允许驱动器和接收器之间存在地电位差和共模噪声。当输入处于无驱动的开路、短路或并联终端匹配时，安全失效特性将设置高输出。EN和/EN输入端控制高阻抗输出。所有四路接收器共用该使能信号。输入符合ANSI TIA/EIA-644 LVDS标准。流通引脚排列简化了印刷电路板的布线，且通过分开LVDS输入和LVCMOS/LVTTL输出，减少了串扰。MAX9173工作于3.3V单电源，满足-40°C至+85°C的工作温度范围。对于具有并联安全失效电路的低抖动、四路LVDS接收器，请参考MAX9121/MAX9122的数据资料。对于具有流通引脚排列的四路LVDS线驱动器，请参考MAX9123的数据资料。
该器件提供16引脚TSSOP、SO封装和节省空间的薄型QFN封装。
应用
- 背板互连
- 蜂窝电话基站
- 时钟分配
- 数字复印机
- 激光打印机
- LCD显示器
- 网络路由器和交换机
- 电信交换设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9173EUE+ |
16-TSSOP_4.4-4.4_MM
|
|
|
| MAX9173EUE+T |
16-TSSOP_4.4-4.4_MM
|
|
