特性
- 单通道18位DAC，INL = ±0.5 LSB
- 噪声谱密度：7.5nV/√Hz
- 长期线性稳定性：0.05 LSB
- 温度漂移：<0.05 ppm/°C
- 建立时间：1μs e
- 毛刺脉冲：1.4 nV-s
- 工作温度范围： -40 °C至125 °C
- 20引脚TSSOP封装
- 宽电源电压范围：最高达±16.5 V
- 35 MHz施密特触发数字接口
- 1.8 V兼容数字接口
AD5781-EP支持防务和航空航天应用（AQEC标准）
- 下载 AD5781-EP数据手册 (pdf)
- 军用温度范围（−55 ℃至+125 ℃）
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12661-01XB DSCC图纸号
AD5781 1 是一款单通道、18位、无缓冲电压输出DAC，采用最高33V的双极性电源供电。正基准电压输入范围为5V至V DD – 2.5V，负基准电压输入范围为V SS + 2.5V至0V。相对精度最大值为±0.5 LSB，保证工作单调性，微分非线性(DNL)最大值为±0.5 LSB。
这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI ® 、QSPI ™ 、MICROWIRE ™ 、DSP接口标准兼容。它内置上电复位电路，确保DAC上电后输出至0V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。
产品特色
1.真18位精度。
2. 宽电源电压范围：最高达±16.5V。
3.工作温度范围：−40°C至+125°C。
4. 低噪声：7.5 nV/√Hz。
5. 低温度漂移：0.05ppm/°C。
应用
• 医疗仪器
• 测试与测量
• 工业控制
• 科学和航空航天仪器
• 数据采集系统
• 数字增益和失调电压调整
• 电源控制
参考电路 1
解决方案设计及宣传手册 1
器件驱动器 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5781ARUZ |
20-Lead TSSOP
|
|
|
| AD5781ARUZ-REEL7 |
20-Lead TSSOP
|
|
|
| AD5781BRUZ |
20-Lead TSSOP
|
|
|
| AD5781BRUZ-REEL7 |
20-Lead TSSOP
|
|
|
| AD5781SRUZ-EP |
20-Lead TSSOP
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 18, 2013
- 13_0159
AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
AD5781ARUZ
量产
AD5781ARUZ-REEL7
量产
AD5781BRUZ
量产
AD5781BRUZ-REEL7
量产
7月 29, 2011
- 11_0191
AD5781 / AD5791 Features Change
AD5781ARUZ
量产
AD5781ARUZ-REEL7
量产
AD5781BRUZ
量产
AD5781BRUZ-REEL7
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 18, 2013
- 13_0159
AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
AD5781ARUZ
量产
AD5781ARUZ-REEL7
量产
AD5781BRUZ
量产
AD5781BRUZ-REEL7
量产
7月 29, 2011
- 11_0191
AD5781 / AD5791 Features Change
AD5781ARUZ
量产
AD5781ARUZ-REEL7
量产
AD5781BRUZ
量产
AD5781BRUZ-REEL7
量产
FPGA/HDL
器件驱动器
示例代码
Mbed支持
正在寻找评估软件？您可以在这里找到
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
串联基准电压源 2 |
||||
|
量产 |
超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力 |
|||
|
推荐新设计使用 |
超低噪声、高精度 5.0V 基准电压源 |
|||
|
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 4 |
||||
|
量产 |
超高精度、36 V、2.8 n V/√H z 双路RRO运算放大器 |
|||
|
量产 |
36 V、精密、2.8 nV/√Hz轨到轨输出运算放大器 |
|||
|
量产 |
1.8 nV/√Hz、36 V精密运算放大器（单通道） |
|||
|
量产 |
高电压、低噪声、低失真、单位增益稳定、高速、双通道、8引脚运算放大器
|
|||
评估套件 2
EVAL-AD5781ARDZ
评估 AD5781/AD5791 18 位/20 位、±0.5 LSB INL/±1 LSB INL 电压输出 DAC
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

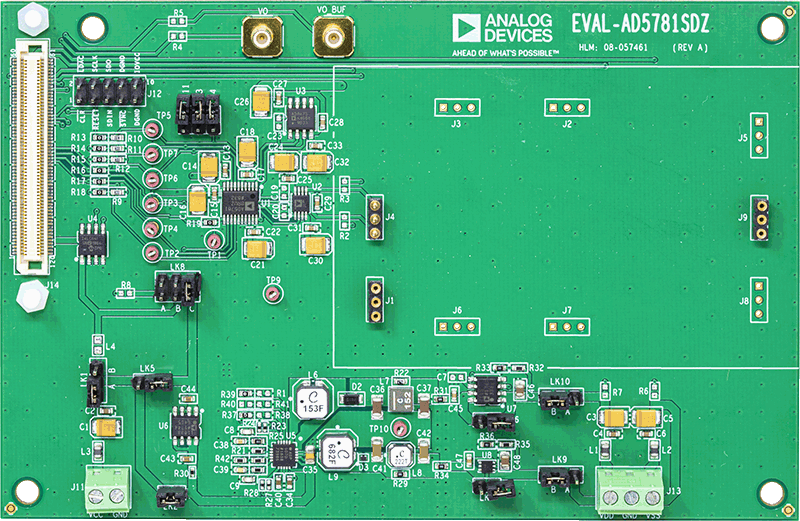

EVAL-AD5781
AD5781 评估板
工具及仿真模型 1
