特性
- 极低谐波失真(HD)
- -106 dBc HD2 (10 MHz)
- -82 dBc HD2 (50 MHz)
- -109 dBc HD3 (10 MHz)
- -82 dBc HD3 (50 MHz)
- 低输入电压噪声:2.6 nV/√Hz
- 高速
- -3 dB带宽:1000 MHz (G = +1)
- 压摆率:4700 V/μs
- 0.1 dB增益平坦度达150 MHz
- 快速过驱恢复:4 ns
- 失调电压:1 mV(典型值)
- 外部可调增益
- 差分转差分或单端转差分操作
- 可调输出共模电压
- 宽电源电压范围:+5 V至±5 V
- 提供单路或双路放大器配置
ADA4938-1/ADA4938-2是一款低噪声、超低失真、高速差分放大器。非常适合驱动分辨率最高16位、DC至27 MHz或者最高12位、DC至74 MHz的高性能ADC。它的输出共模电压可在较宽范围内调整,因而能够与ADC的输入相匹配。内部共模反馈环路也可提供出色的输出平衡,并能抑制偶数阶谐波失真产物。
利用ADA4938-1/ADA4938-2很容易实现全差分和单端至差分增益配置。由四个电阻组成的简单外部反馈网络决定放大器的闭环增益。
ADA4938-1/ADA4938-2采用ADI公司的专有第三代高压XFCB工艺制造,可实现极低的失真水平,输入电压噪声仅为2.6 nV/√Hz。低直流偏置和出色的动态性能使得ADA4938-x特别适合各种数据采集与信号处理应用。

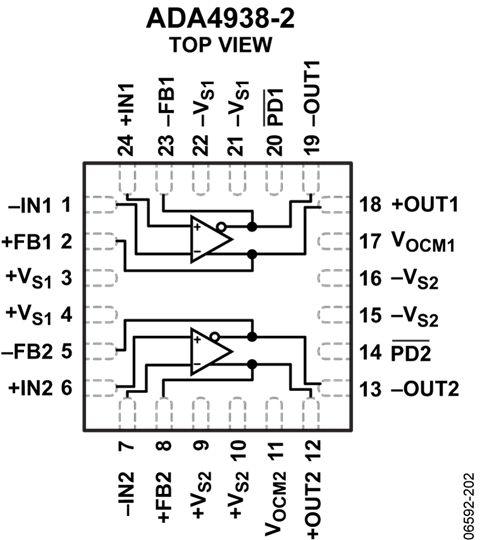

ADA4938-1(单通道放大器)采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4938-2(双通道放大器)采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化,有助于布局,并且使失真最小。器件的额定工作温度范围为−40°C至+85℃的扩展工业温度范围。
应用
- ADC驱动器
- 单端至差分转换器
- 中频与基带增益模块
- 差分缓冲器
- 线路驱动器
