MAX5893数据手册和产品信息

MAX5893数据手册和产品信息

发布时间:2024-11-11 09:19:40

特性

f _OUT = 61.44MHz时，72dB的ACLR (单载波WCDMA)
符合3G UMTS、cdma2000®、GSM频谱屏蔽(f _OUT = 122MHz)
f _OUT = 16MHz时，噪声谱密度 = -151dBFS/Hz
低IF频率(10MHz)，SFDR为90dBc
高IF频率(50MHz)，SFDR为86dBc
低功耗：511mW (f _CLK = 100MHz)
用户可编程
- 可选2倍、4倍、8倍内插滤波器
  - < 0.01dB通带波纹
  - > 99dB阻带抑制
- 可选实或复调制器
- 调制器LO频率可选：OFF、f _IM /2、f _IM /4
- 输出滤波器可选：低通或高通
- 通道增益和失调可设
可提供评估板(请定购MAX5895EVKIT)

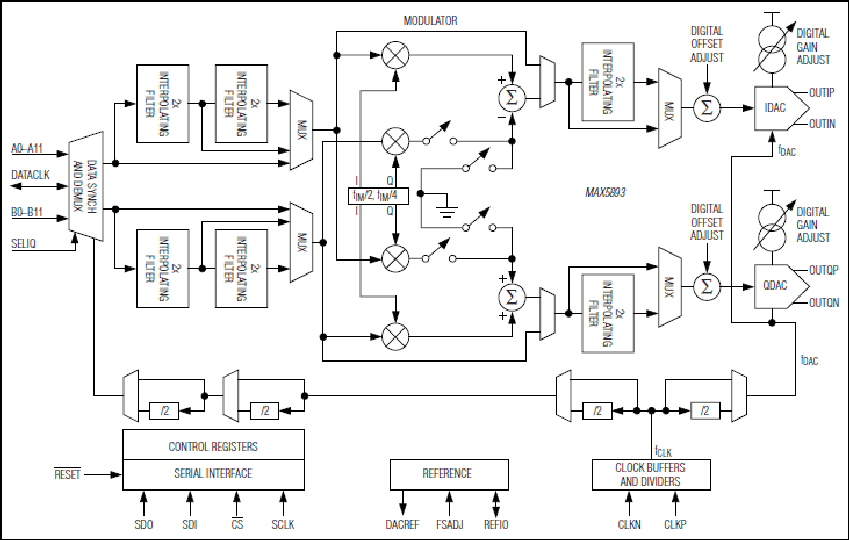

MAX5893可编程内插与调制500Msps双路数模转换器(DAC)具有极佳的动态性能，针对高性能宽带单载波传输进行了优化。该器件集成一个2倍/4倍/8倍可选内插滤波器，一个数字正交调制器和双路12位高速DAC。在30MHz输出频率和500Msps刷新速率下，带内SFDR为84dBc，功耗为1.1W。输出频率为61.44MHz，器件可为单载波WCDMA提供72dB的ACLR。

可选内插滤波器允许低速数据输入，同时利用DAC的高刷新速率。这些线性相位内插滤波器降低了对重构滤波器的要求，增强了通带动态性能。独立的失调和增益编程能力使用户能够校准本振(LO)馈通，以及由模拟正交调制器造成的边带抑制误差。

MAX5893的f _IM /4数字镜频抑制调制器产生的正交调制IF信号可送至模拟I/Q调制器完成上变频。该数字调制器的另一种模式可将信号调制至f _IM /2或f _IM /4，但产生一对镜频。

MAX5893的标准1.8V CMOS、3.3V容限数据输入总线便于对外接口。3.3V SPI™接口用于模式设置。可编程的模式包括2倍/4倍/8倍内插滤波器，f _IM /2、f _IM /4或关闭数字正交调制与镜频抑制，通道增益和失调设置，以及失调的二进制或二的补码数据接口。

同时还提供引脚兼容的14位和16位器件。关于14位版本的器件请参考 MAX5894 数据资料，而16位版本的器件请参考 MAX5895 数据资料。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。

应用

模拟正交调制系统
基站：3G UMTS、CDMA和GSM
宽带电缆基本结构
宽带无线发送器
仪表与自动测试设备(ATE)

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX5893EGK+D	68-LFCSP-10X10X0.85	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5893EGK+TD	68-LFCSP-10X10X0.85	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

ASSEMBLY

MAX5893EGK+D

量产

pdf

pcn_1622
