特性
- 210Msps转换速率
- f IN = 100MHz/500MHz时, SNR = 57.4dB/56dB
- f IN = 100MHz/500MHz时, SFDR = 74.5dBc/62.6dBc
- f NOTCH = 28.8MHz时，NPR = 53.6dB
- 单电源1.8V供电
- 210Msps时，功耗为460mW
- 内置采样保持和基准
- 内部可选择2分频时钟输入
- LVDS数字输出，提供数据时钟输出
- 可提供评估板(请定购MAX1124EVKIT)

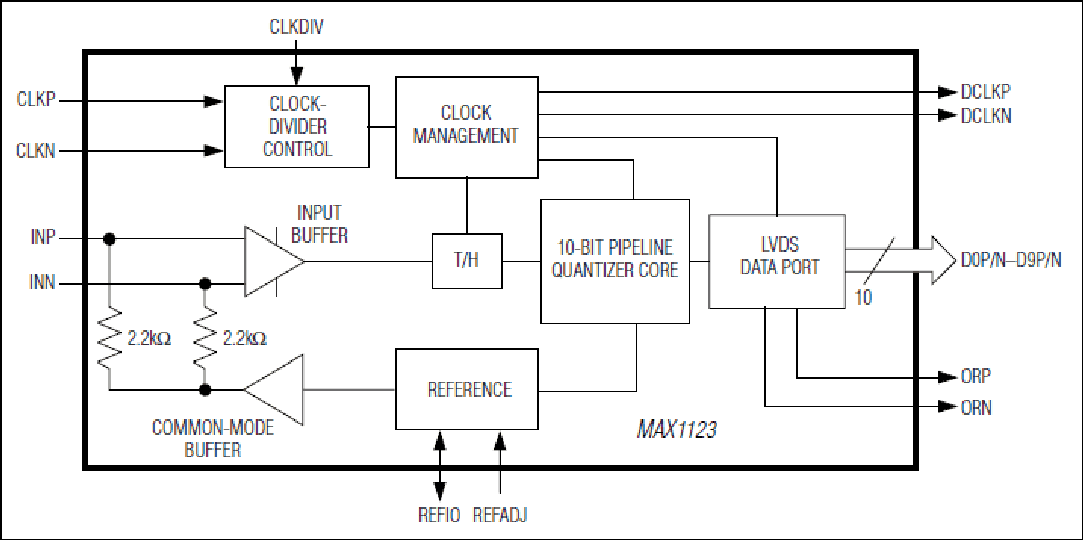

MAX1123是单片、10位、210Msps模数转换器(ADC)，采用优化设计，在高达500MHz的较高IF提供出众的动态性能。该器件转换速率可达210Msps，而功耗仅为460mW。
采样速率210Msps、输入频率100MHz时, MAX1123具有74.5dBc的无杂散动态范围(SFDR)。优异的57.4dB的信噪比(SNR) (10MHz时)在高达500MHz的输入频率范围内保持平坦(1.5dB)。此特性使MAX1123非常适合蜂窝基站中的数字预失真等宽带应用。
MAX1123采用1.8V单电源供电。器件的模拟输入设计为差分或单端方式，可采用交流或直流耦合。该ADC还具有可选的片内2分频时钟电路，允许采用高达420MHz的时钟，有利于降低输入时钟的相位噪声。建议采用差分LVDS时钟，以获得最佳性能。转换器数字输出兼容于LVDS逻辑电平，数据格式可选择2的补码或偏移二进制码。
MAX1123提供带裸焊盘(EP)的68引脚QFN封装，工作于工业级温度范围(-40°C至+85°C)。
关于MAX1123的引脚兼容、更低速或更高速版本，请参考MAX1122 (170Msps)和MAX1124 (250Msps)数据资料。关于MAX1123的更高速、引脚兼容8位版本，请参考MAX1121数据资料。
若需了解所有与该器件引脚兼容的8位/10位/12位高速ADC，请参考参数表 。
应用
- 电缆头系统
- 通信测试设备
- 数字式预校正接收器
- 雷达和卫星子系统天线阵处理器
- 无线及有线宽带通信
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1123EGK+D |
68-LFCSP-10X10X0.85
|
|
|
| MAX1123EGK+TD |
68-LFCSP-10X10X0.85
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
MAX1123EGK+D
量产
MAX1123EGK+TD
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准高速模数转换器 1 |
||||
|
量产 |
1.8V、10位、250Msps模数转换器，LVDS输出，适用于宽带系统 |
|||
|
产品 8 |
||||
|
|
1.8V、12位、250Msps ADC，用于宽带系统 |
|||
|
|
1.8V、低功耗、12位、210Msps ADC，用于宽带系统 |
|||
|
|
1.8V、低功耗、12位、170Msps ADC，用于宽带系统 |
|||
|
|
1.8V、12位、250Msps ADC，用于宽带系统 |
|||
|
|
1.8V、12位、210Msps ADC，用于宽带系统 |
|||
|
|
1.8V、12位、170Msps ADC，用于宽带系统 |
|||
|
|
1.8V、10位、170Msps模数转换器，LVDS输出，适用于宽带系统 |
|||
|
|
1.8V、8位、250Msps模数转换器，LVDS输出，适用于宽带系统 |
|||
评估套件 1
MAX1124EVKIT
MAX1121、MAX1122、MAX1123和MAX1124评估板
