MAX3600数据手册和产品信息
来源: analog.com
产品产品信息
特性
- 集成四路电流输出激光驱动器
- 兼容于红色、蓝色以及绿色激光器
- 10位视频DAC，f CLK = 1MHz至160MHz
- 8位增益和失调校准DAC
- 2ns输出切换时间
- 串口控制
- 激光器使能
- 随机噪声发生器和周期性关断
- 5mm x 5mm、40引脚TQFN封装(引脚间距为0.4mm)

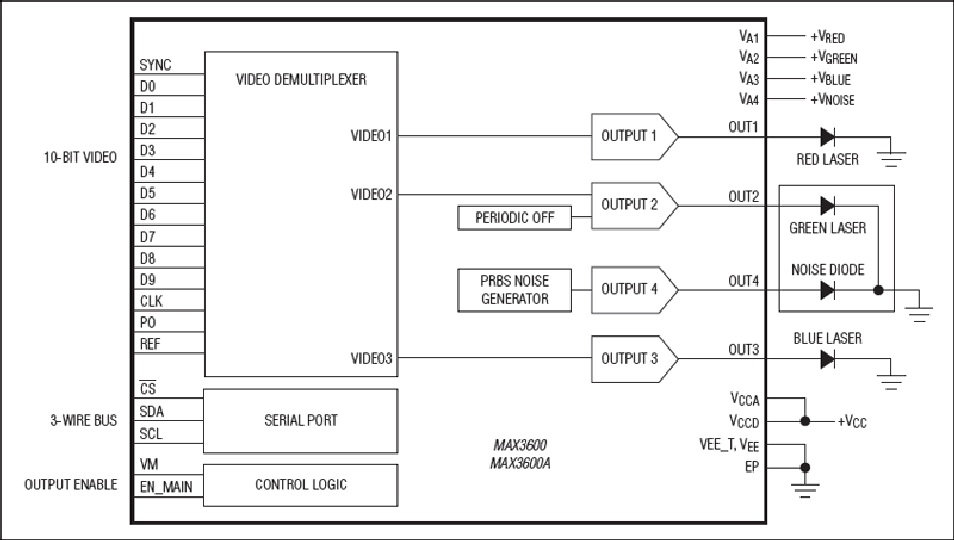

MAX3600激光驱动器在投影仪中用于支持红、蓝、绿激光器的视频成像。每路输出包括10位视频数/模转换器(DAC)，可调节增益和失调。对于采用绿色合成激光器的应用，驱动器提供周期性关断功能和带有随机噪声发生器的第四路输出。
MAX3600B/R/G为单色激光驱动器，分别用于蓝色、红色和绿色激光器。MAX3600A确保提供比MAX3600更高的满量程输出电流。
应用
- 蓝、绿或红单色微型激光投影仪
- RGB微型激光投影仪
- WXGA和1080p高分辨率投影仪
工具及仿真模型 1
IBIS 模型
