MAX11169数据手册和产品信息

发布时间: 2024-11-11 09:19:05

来源: analog.com

特性

高直流/交流精度可提高测量质量
- 16位分辨率、无失码
- 吞吐率：250ksps（无流水线延迟/延迟）
- 10kHz时的SNR为93dB，THD为-101dB
- 折合到输入端的噪声：0.5LSB _RMS
- ±0.2 LSB DNL（典型值），±0.5 LSB INL（典型值）
高度集成的ADC可节省成本和空间
- ±7ppm/°C内部基准电压源
- 内部基准电压源缓冲器
- ±5V双极性模拟输入范围
宽电源范围和低功耗简化了电源设计
- 5V模拟电源
- 2.3V至5V数字电源
- 250ksps时功耗为33mW
- 关断模式下为10µA
采用多行业标准串行接口和小型封装，可缩小产品尺寸
- SPI/QSPI™/MICROWIRE ^® /DSP兼容串行接口
- 3mm x 5mm、小型10引脚µMAX封装

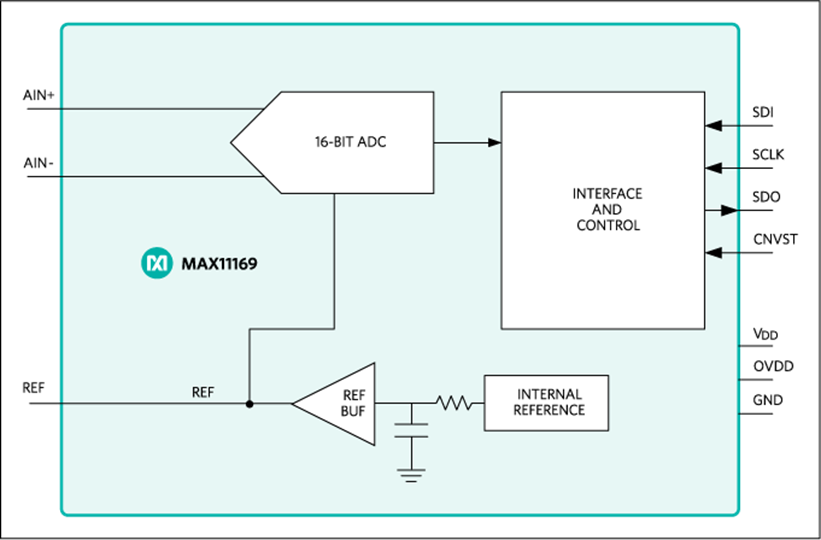

MAX11169是一款AC和DC性能出色的16位、250ksps、SAR ADC，具有真双极性输入范围、内部基准电压源和小尺寸。MAX11169采用5V单电源供电时可测量±5V (10V _P-P )输入范围。获得专利的电荷泵架构支持对高阻抗源进行直接采样。MAX11169集成了低漂移基准电压源和内部缓冲器，节省了外部基准电压源的成本和空间。

该ADC在10kHz时可实现93dB的SNR和-101dB的THD。MAX11169提供16位无失码性能和±0.5 LSB INL（典型值）。

MAX11169使用SPI兼容串行接口以2.5V、3V、3.3V或5V逻辑电平进行通信。串行接口可用于以菊花链方式连接多个ADC以用于多通道应用，并提供繁忙指示选项以简化系统同步和时序。

MAX11169采用10引脚、3mm x 5mm、µMAX ^® 封装，额定工作温度范围为-40°C至+85°C。

应用

自动测试设备
数据采集系统
工业过程控制
医疗仪器

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX11169EUB+	10-MINI_SO-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX11169EUB+T	10-MINI_SO-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
