特性
- 电感饱和保护
- 精确的电流限制
- 超高效率
- 具有100ns负载阶跃响应的Quick-PWM
-
MAX1992
- 1.8V/2.5V固定输出，或0.7V至5.5V可调输出
-
MAX1993
- 外部基准输入
- 动态可调的输出电压(0.7V至5.5V)
- 突变过程中可选的电源就绪和故障屏蔽
- 在整个电源输入和负载范围内，达到了±1% V OUT 精度
- 2至28V电池电压输入范围(V IN )
- 200/300/450/600kHz开关频率
- 过压/欠压保护方式
- 1.7ms数字软启动
- 驱动大功率同步整流FET
- 2V ±0.7%基准输出
- 电源就绪区间比较器
MAX1992/MAX1993脉宽调制(PWM)控制器提供高效率，出色的瞬态响应和较高的直流输出精度。该器件降压高电池电压，产生笔记本电脑所需的低压CPU核电源或芯片组/RAM电源。
Maxim专有的Quick-PWM™快速响应、固定导通时间的PWM控制模式可以轻松地处理宽输入/输出电压比，并对负载瞬变提供100ns的持续导通时间，同时保持相对固定的开关频率。其具备驱动较大同步整流MOSFET的能力提高了电源转换效率。通过串接在输出上的检流电阻，提供了电流检测，以保证可靠的过载和电感饱和保护。另一种方式，控制器还可以检测只流过同步整流器上的电流，或采用无损耗电感电流检测，以达到最低的功率消耗。
一次buck转换允许MAX1992/MAX1993直接从高电池电压降压，以达到尽可能高的转换效率；另一种方式，工作于更高开关频率的两次转换(降压电源来自其它系统电源，而不是电池)允许尽可能小的物理尺寸。

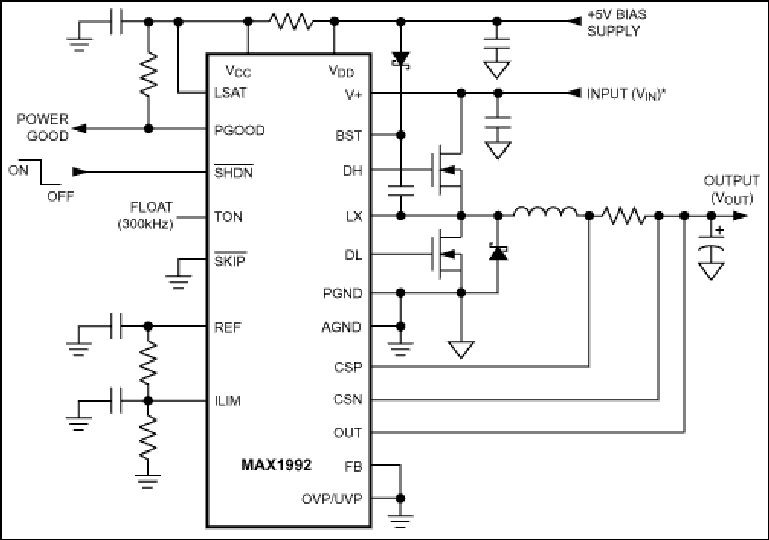

MAX1992提供CPU内核、芯片组、DRAM或其他低至0.7V的电源。MAX1993提供芯片组，以及那些要求动态可调输出电压的图像处理器内核电源。MAX1993提供用于有源终端匹配总线的跟踪输入电源。MAX1992/MAX1993采用24引脚薄型QFN封装，且具有可选的过压/欠压保护。
对于要求具有电感饱和保护、外部基准输入和动态可调输出电压的双路降压PWM控制器，请参考MAX1540/MAX1541的数据资料。
应用
- 1.8V与2.5V电源
- 有源端接总线(MAX1993)
- 核/IO电源，可低至0.7V
- 具有动态电压核的CPU/芯片组/GPU
- DDR存储器端接(MAX1993)
- 笔记本电脑
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
|
高速、降压型控制器，带有精确限流，用于笔记本电脑 |
|||
|
|
高效率、10引脚µMAX、降压型控制器，用于笔记本电脑 |
|||
|
量产 |
3A、1MHz、DDR存储器端接电源 |
|||
|
量产 |
2A、低电压、降压型稳压器，内置同步整流与开关 |
|||
|
外部电源开关降压控制器 2 |
||||
|
量产 |
高速、降压型控制器，用于笔记本电脑 |
|||
|
量产 |
高效率、10引脚µMAX、降压型控制器，用于笔记本电脑 |
|||
评估套件 1
MAX1993EVKIT
MAX1992、MAX1993评估板
