特性
- 业界先进的+3.3V多协议终端网络和收发器
- 经认证符合TBR-1和TBR-2标准（NET1和NET2）
- 支持V.28 (RS-232)、V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21）V.10和V.35
- 3V/5V逻辑兼容I/O
- 可通过软件选择DTE/DCE
- 可取代分立式电阻终端网络和昂贵的继电器
- 10µs接收器输入去毛刺（仅限MAX3172）
- 采用小型28引脚SSOP封装
- 变送器输出受±15V故障保护，以抵御电缆接线错误

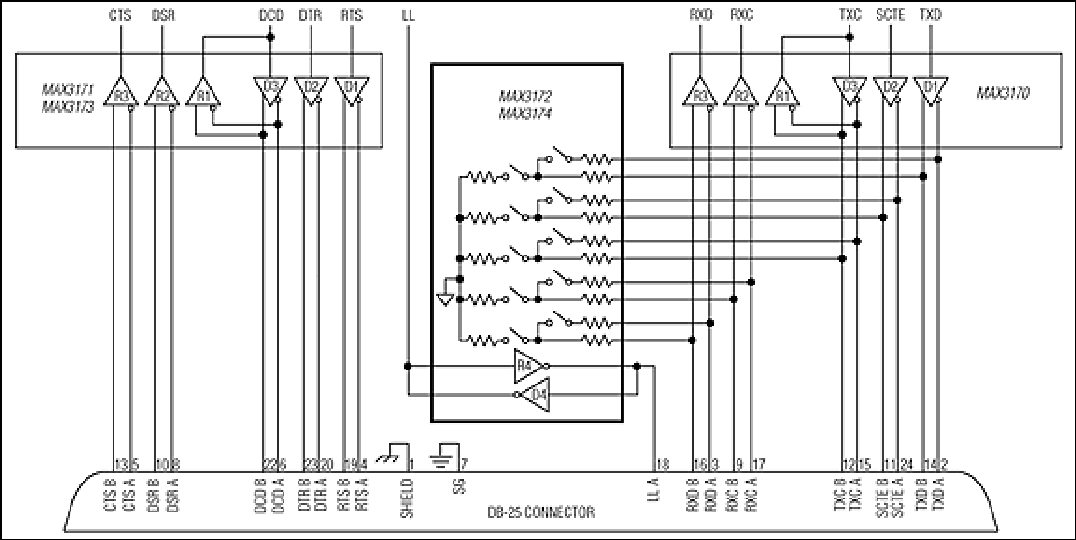

MAX3172/MAX3174包含五个可通过软件选择的多协议电缆终端网络。每个网络都能够端接带100Ω差分负载的V.11（RS-422、RS-530、RS-530A、RS-449、V.36和X.21），以及带T网络负载的V.35，或者V.28 (RS-232)和V.10 (RS-423)，其带开路负载，用于具有片内端接的收发器。这些器件可取代多协议终端所需的分立式电阻终端网络和昂贵的继电器。MAX3172/MAX3174与MAX3170和MAX3171/MAX3173一起构成可通过软件选择的完整+3.3V DTE或DCE接口端口，支持V.11/RS-422、RS-530、RS-530A、V.36/RS-449、V.35、V.28/RS-232、V.10/RS-423和X.21串行接口。
除了五个多协议电缆终端网络外，MAX3172/MAX3174还包含一个1Tx/1Rx多协议收发器，支持MAX3171/MAX3173电荷泵产生的V+和V-。MAX3172/MAX3174收发器可通过软件在V.10和V.28工作模式之间进行选择。MAX3172在V.10/V.28接收器输入端提供10µs去毛刺功能，以便进行无端接操作，而MAX3174适用于不需要对串行握手信号去毛刺的应用。这些器件采用28引脚SSOP封装。
应用
- CSU/DSU
- 数据网络
- 数据路由器
- PCI卡
- 电信
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3172CAI+ |
28-SSOP-5.3_MM
|
|
|
| MAX3172CAI+T |
28-SSOP-5.3_MM
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
多协议收发器 3 |
||||
|
量产 |
+3.3V、多协议、3 Tx/3 Rx、软件可选的时钟/数据收发器 |
|||
|
量产 |
+3.3V、多协议、3Tx/3Rx、软件可选的控制收发器 |
|||
|
量产 |
+3.3V、多协议、3Tx/3Rx、软件可选的控制收发器 |
|||
