特性
MAX9984高线性度下变频混频器具有8.1dB增益、+25dBm IIP3和9.3dB NF，适用于400MHz至1000MHz基站接收机应用†。该款特殊的混频器优化在570MHz至850MHz LO频率范围，非常适合蜂窝波段的低边LO注入接收架构。MAX9986支持高边LO注入，并与MAX9984引脚、功能兼容。

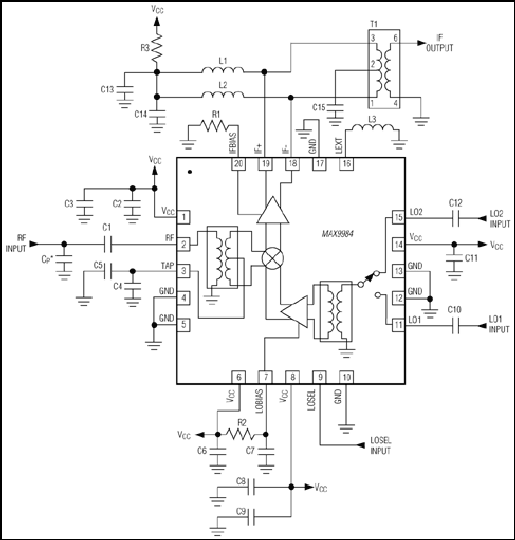

除具有优异的线性特性和噪声特性外，MAX9984还具有极高的集成度。该器件包括一个双平衡无源混频器核、IF放大器、双输入LO选择开关以及LO缓冲器。片内非平衡变压器使器件能够接收单端RF和LO输入。MAX9984需要一个标称0dBm的LO驱动，并确保其电源电流低于265mA。
MAX9984/MAX9986与MAX9994/MAX9996 1700MHz至2200MHz混频器引脚兼容，因此，该系列下变频混频器非常适合采用相同PCB布局提供双频工作的应用。MAX9984还与MAX9993功能兼容。
MAX9984提供紧凑的20引脚、带裸露焊盘的薄型、QFN封装(5mm x 5mm)。在-40°C至+85°C扩展温度范围内可确保电气性能。
应用
- 400MHz至700MHz OFDM/WiMAX CPE和基站设备
- 850MHz WCDMA基站
- 数字与扩频通信系统
- 固定宽带无线接入
- GSM 850/GSM 900 2G和2.5G EDGE基站
- iDEN®基站
- 微波链路
- 军用系统
- 预校正接收器
- 个人移动无线装置(PMR)
- 无线本地环路(WLL)
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9984ETP+ |
20-LFCSP-5X5X0.75
|
|
|
| MAX9984ETP+T |
20-LFCSP-5X5X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I/Q解调器 1 |
||||
|
量产 |
高动态范围、直接上/下变频、1500MHz至3000MHz正交调制器/解调器 |
|||
|
I/Q下变频器/接收器 6 |
||||
|
量产 |
高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
量产 |
SiGe、高线性度、1400MHz至2200MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
过期 |
SiGe、高线性度、815MHz至995MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
过期 |
双通道、SiGe、高线性度、1700MHz至2700MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
量产 |
SiGe、高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
量产 |
高线性度、650MHz至1000MHz上变频/下变频混频器，带有LO缓冲器/开关 |
|||
|
VCO缓冲器和分路器 2 |
||||
|
最后购买期限 |
+14dBm至+20dBm LO缓冲器/分配器，±1dB功率变化 |
|||
|
量产 |
+14dBm至+20dBm LO缓冲器，±1dB功率变化 |
|||
|
产品 5 |
||||
|
|
+14dBm至+20dBm LO缓冲器/分配器，±1dB功率变化 |
|||
|
|
+14dBm至+20dBm LO缓冲器，±1dB功率变化 |
|||
|
|
825MHz至915MHz、双路、SiGe高线性度有源混频器 |
|||
|
|
825MHz至915MHz、SiGe高线性度有源混频器 |
|||
|
过期 |
高线性度、1700MHz至2200MHz上变频/下变频混频器，带有LO缓冲器/开关 |
|||
