特性
- 单相同步MOSFET驱动器
- 0.5Ω低边导通电阻
- 0.7Ω高边导通电阻
- 8ns传输延时
- 15ns最低死区时间
- 集成升压“二极管”
- 2V至24V输入电压范围
- 可选的跳脉冲模式
- 高度较低的薄型QFN封装

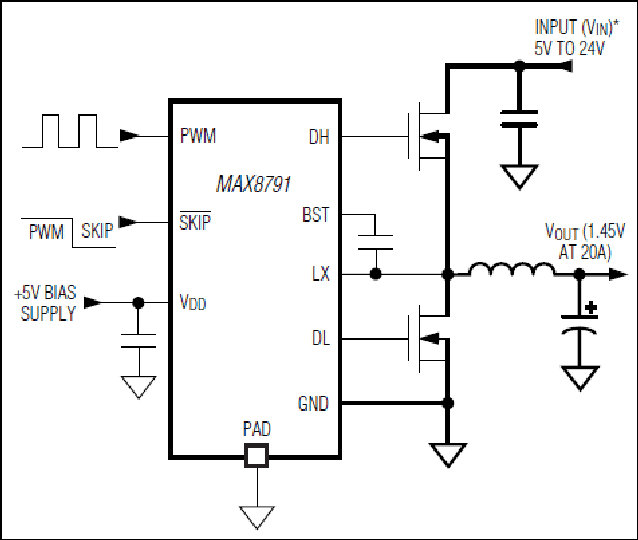

MAX8791/MAX8791B是一款单相、同步、同相MOSFET驱动器。MAX8791/MAX8791B可在多相笔记本CPU核电压调节器中与MAX8736或MAX8786等控制器IC配合工作。
调节器可以直接从电池电压降压产生核电压，也可以从主系统电源降压。单级转换方式能够实现最高效率，在较高的开关频率下采用2级转换有助于减小外部元件的物理尺寸。
低边驱动器经过优化可以驱动3nF容性负载，典型下降/上升时间为4ns/8ns；高边驱动器的典型下降/上升时间为8ns/10ns。自适应死区时间控制防止产生直通电流，使转换器效率达到最高。
MAX8791/MAX8791B采用小尺寸8引脚、3mm x 3mm TQFN无铅封装。
应用
- CPU核电源
- 多相降压型转换器
- 笔记本/台式机/服务器
