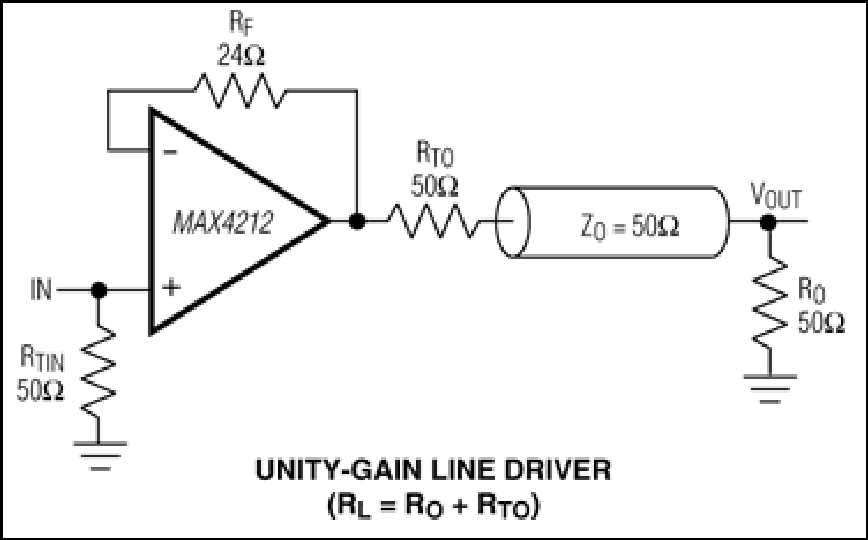

MAX4212、MAX4213、MAX4216、MAX4218、MAX4220：典型工作电路

特性

高速：
- -3dB带宽：300MHz (MAX4212/MAX4213)
- -3dB带宽：200MHz (MAX4216/MAX4218/MAX4220)
- 0.1dB增益平坦度：50MHz (MAX4212/MAX4213)
- 压摆率：600V/µs
3.3V/5.0V单电源供电
轨到轨输出
输入共模范围扩展至V _EE 以上
低差分增益/相位：0.02%/0.02°
低失真（5MHz时）：
- -78dBc SFDR
- 总谐波失真：-75dB
高输出驱动电流：±100mA
400µA关断能力(MAX4213/MAX4218)
关断状态下具有高输出阻抗(MAX4213/MAX4218)
节省空间的SOT23、µMAX或QSOP封装

MAX4212/MAX4213单通道、MAX4216双通道、MAX4218三通道和MAX4220四通道运算放大器是单位增益稳定的器件，兼具高速性能和轨到轨输出。MAX4213/MAX4218具有禁用功能，可将电源电流降至400µA，并将输出置于高阻抗状态。这些器件采用3.3V至10V单电源或±1.65V至±5V双电源供电。共模输入电压范围扩展至负电源轨以上（单电源应用中的地电压）。

这些器件仅需要5.5mA的静态电源电流，同时实现300MHz的-3dB带宽和600V/µs的压摆率。对于反相或同相输入，输入电压噪声仅为10nV√Hz，输入电流噪声仅为1.3pA√Hz。这些器件是需要宽带宽的低功耗/低电压系统（例如视频、通信和仪器仪表）的出色解决方案。此外，当禁用时，它们具有高输出阻抗，因此非常适合用于多路复用应用。

MAX4212采用微型5引脚SOT23封装，而MAX4213/MAX4216采用8引脚µMAX ^® 和SO封装。MAX4218/MAX4220采用节省空间的16引脚QSOP和14引脚SO封装。

应用

模数转换器接口
电池供电仪表
CCD成像系统
视频线路驱动器
视频路由和切换系统

数据手册 2

MAX4212-MAX4220: Miniature, 300MHz, Single-Supply, Rail-to-Rail Op Amps with Enable Data Sheet (Rev.3) 11/24/2003

1655: 微型、300MHz、单电源、满摆幅运算放大器，带有使能端 Data Sheet 01/01/1900

技术文章 2

Driving Video Lines 07/29/2002

Analog Filter Design Demystified 02/13/2003
