特性

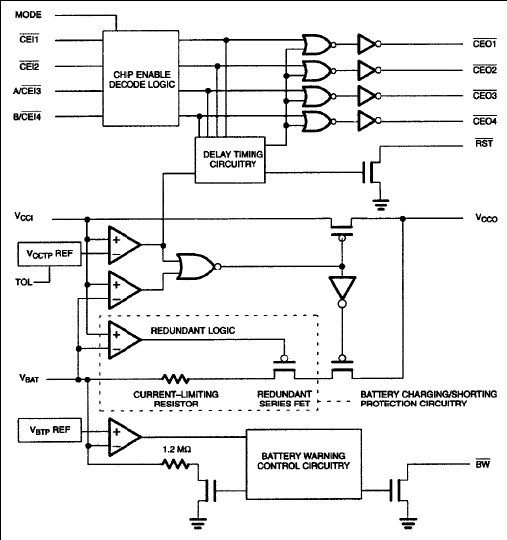

带锂电池监控器的DS1321灵活非易失性控制器是一款CMOS电路，解决了将CMOS SRAM转换为非易失性存储器的应用问题。监控输入功率是否发生超出容差的情况。当检测到这种情况时，芯片使能输出会被禁止以实现写保护，并且电池会开启以向SRAM提供不间断电源。特殊电路采用低泄漏CMOS工艺，能够以超低的电池消耗提供高精度的电压检测。一个DS1321可支持多达四个以三种存储器配置中的任意一种排列的SRAM。
除了备用电池支持之外，DS1321执行的重要功能还包括监控锂电池剩余电量并在电池电量耗尽之前发出警告。由于锂备用电池的开路电压在其使用寿命的大部分时间内保持相对恒定，因此准确的电池监控需要测量装载电池电压。为了执行此类测量，DS1321会定期将电池电压与精心选择的基准电压进行比较，因为它支持内部阻性负载。如果在这种情况下电池电压降至基准电压以下，电池电量很快就会耗尽。因此，电池警告引脚会被激活，以发出需要更换电池的信号。
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1321+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
|
| DS1321E+ |
Thin Shrink Small-Outline Package
|
|
|
| DS1321S+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| DS1321S+T&R |
Small-Outline IC, Narrow (0.15in)
|
|
