DS1233D数据手册和产品信息

发布时间: 2024-11-11 09:18:26
来源: analog.com

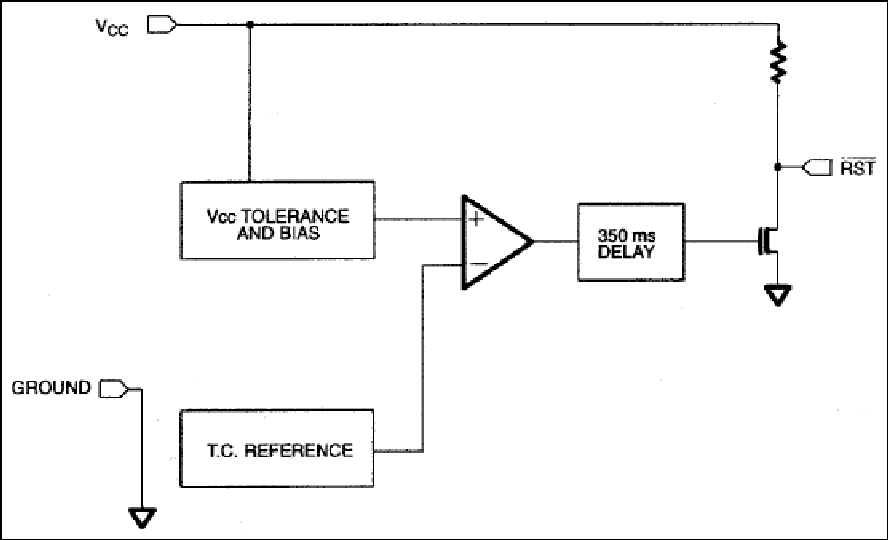

DS1233D：原理框图
.
特性
  • 发生电源故障后自动重启微处理器
  • V CC 返回到容差范围内的条件后保持复位350ms
  • 精度为5%、10%或15%的微处理器5V电源监控
  • 减少对分立元件的需求
  • 精密温度补偿基准电压源和电压传感器
  • 低成本TO-92封装或表面贴装SOT-223封装
  • 内部5kΩ上拉电阻
  • 与Motorola 68XXX系列和HC16微处理器兼容
  • 工作温度为-40°C至+85°C
    • .

    DS1233D EconoReset使用精密的温度补偿基准电压源和比较器电路监控电源(V CC )的状态。当检测到超出容差的情况时，会产生内部电源故障信号，强制复位为有效状态。当V CC 返回到容差范围内的条件时，复位信号将保持有效状态约350ms，以便电源和处理器稳定下来。

    . .

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    DS1233D-10+ TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-10+T&R TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-15+ TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-15+T&R TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-5+ TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233D-5+T&R TO92 external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-10+ Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-10+T&R Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-15+ Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-15+T&R Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-5+ Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    DS1233DZ-5+T&R Small-Outline Transistor Package (TO261) external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    .

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 14, 2020

    - 1998A

    ASSEMBLY

    DS1233D-10+

    量产

    DS1233D-10+T&R

    量产

    1月 22, 2020

    - 1998N

    ASSEMBLY

    DS1233D-15+

    量产

    DS1233D-5+

    量产

    5月 1, 2020

    - 1998R1

    ASSEMBLY

    DS1233D-15+T&R

    量产

    DS1233D-5+T&R

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 14, 2020

    - 1998A

    arrow down

    ASSEMBLY

    DS1233D-10+

    量产

    DS1233D-10+T&R

    量产

    1月 22, 2020

    - 1998N

    arrow down

    ASSEMBLY

    DS1233D-15+

    量产

    DS1233D-5+

    量产

    5月 1, 2020

    - 1998R1

    arrow down

    ASSEMBLY

    DS1233D-15+T&R

    量产

    DS1233D-5+T&R

    量产
