特性
- MAX17058：1节电池；MAX17059：2节电池
- ±7.5mV/节精确测量电压
-
ModelGauge算法
- 提供精确的充电状态信息
- 对温度/负载变化进行补偿
- 与库伦计数器不同，无累计误差
- 无需学习
- 无需检流电阻
- 低静态电流: 23µA
-
电池插入去抖
- 采用最佳的16次采样，用于估算初始SOC
-
更换电池时可编程复位
- 2.28V至3.48V
- 低SOC报警指示
- I²C接口

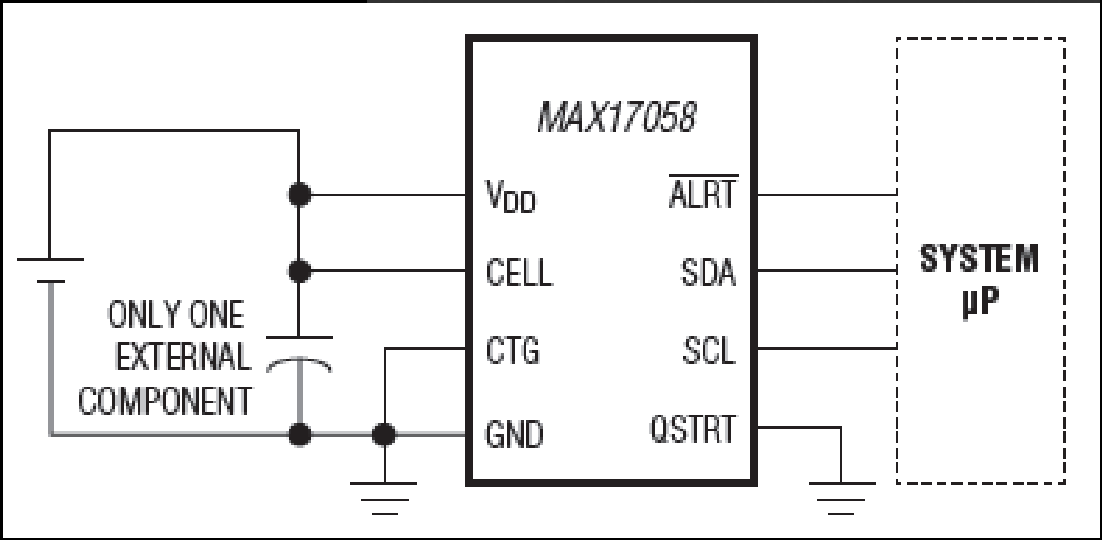

MAX17058/MAX17059 IC为小尺寸电量计，用于手持及便携产品的锂离子(Li+)电池组。MAX17058配置工作在单节锂电池；MAX17059配置工作在2节串联锂电池。
IC采用成熟的Li+电池建模算法ModelGauge™，在不同的充电和放电条件下连续跟踪电池的相对充电状态(SOC)。ModelGauge算法省去了传统电量计中的检流电阻和电池学习周期，采用系统微控制器实现温度补偿。
当电池插入时，IC对初始电压测量进行去抖，以提高初始SOC估算，使器件能够用在系统侧。可通过I²C接口读取SOC、电压、充/放电速率信息。IC提供微型、0.9mm × 1.7mm、8焊球晶片级封装(WLP)和2mm × 2mm、8引脚TDFN封装。
应用
- 数码相机、视频和运动摄像机
- 手持式计算机与终端设备
- 健康管理检测仪
- 医疗设备
- null
- 无线扬声器
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17058G+ |
Thin Dual Flatpack No Leads
|
|
|
| MAX17058G+T10 |
Thin Dual Flatpack No Leads
|
|
|
| MAX17058X+ |
Wafer-Level Package 2x4 Bump, Full Array
|
|
|
| MAX17058X+T10 |
Wafer-Level Package 2x4 Bump, Full Array
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 7, 2014
- 1363
ASSEMBLY
MAX17058G+
量产
MAX17058G+T10
量产
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
MAX17058X+
量产
MAX17058X+T10
量产
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
MAX17058X+
量产
MAX17058X+T10
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 7, 2014
- 1363
ASSEMBLY
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
器件驱动器
正在寻找评估软件？您可以在这里找到
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
库仑计（电池电量计） 7 |
||||
|
推荐新设计使用 |
微功耗1节/2节Li+电池ModelGauge IC |
|||
|
量产 |
微功耗1节/2节Li+电池ModelGauge IC |
|||
|
量产 |
结构紧凑的低成本1S/2S电量计，提供低电池电压报警 |
|||
|
量产 |
结构紧凑的低成本1S/2S电量计，提供低电池电压报警 |
|||
|
量产 |
结构紧凑的低成本1S/2S电量计 |
|||
|
量产 |
结构紧凑的低成本1S/2S电量计 |
|||
|
量产 |
ModelGauge m3电量计 |
|||
评估套件 2
MAX17059EVKIT
MAX17058和MAX17059评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX17058EVKIT
MAX17058和MAX17059评估板
