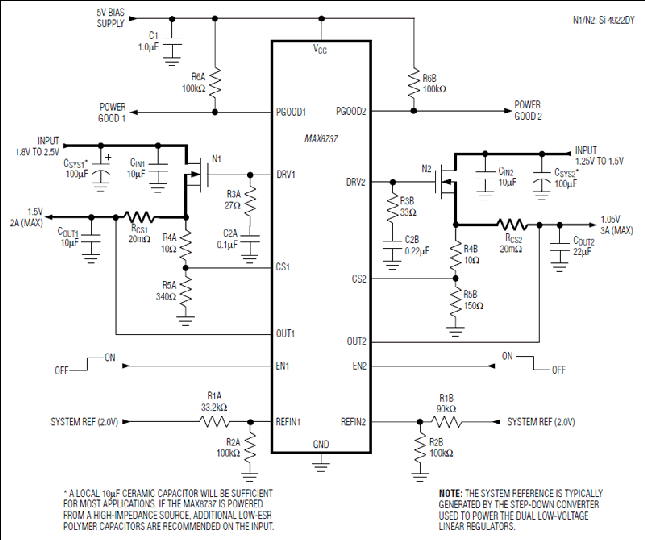

MAX8737:典型工作电路(带有限流)
.
特性
  • 低成本双路线性稳压器
  • 输出电压精度为±5mV
  • 独立的0.5V至2.5V基准输入
  • 折返式限流保护
  • 输出欠压锁定保护
  • 过热保护(内部传感器)
  • 1.0V至5.5V输入电源电压(外部FET漏极)
  • 5V偏置电源电压
  • 独立的电源就绪开漏极输出
  • 独立的使能输入
  • 软关断输出放电功能
  • 低电源电流(0.5mA)
  • 5µA (最大值)关断电源电流
  • .

    MAX8737是双路大功率线性稳压控制器,通过外部n沟道MOSFET为笔记本电脑产生所需的两路独立低压电源。MAX8737可提供0.5V至2.5V (±5mV空载精度)低电压输出。通过所选择的外部元件可实现灵活的供电电流设计,电流可高达5A,并可提供出色的负载调节精度(1%)。该稳压器工作于低输入电压,从而可降低外部n沟道MOSFET的功耗。该控制器通过标准的5V系统电源为外部MOSFET栅极驱动器供电。

    MAX8737具有限流和过热保护功能,避免损坏线性稳压器。MAX8737采用外部电阻分压器实现折返式限流保护,从而可降低总功耗。MAX8737通过将外部电阻分压器串联在电流检测输入端(CS_)来提供折返式限流保护,有效地降低了短路功耗。

    输出欠压超时功能可在低成本应用中省去电流检测电阻。输出欠压(UVP)定时时间取决于V OUT 电压的大小。如果输出电压跌落到稳压范围以外,UVP可检测到这一状况并关断LDO。控制器采用可调节的基准输入(REFIN_)来设置标称输出电压(V OUT_ ),可大大降低成本,而且稳定性与输出电压无关。

    每路线性稳压器都具有可调节的软启动功能,并能产生延迟的电源就绪(PGOOD)信号,以指示线性稳压器处于稳压状态。MAX8737是低成本解决方案,只需极少的外部元件,采用小型、4mm x 4mm、16引脚、薄型QFN封装。

    应用

    • 低电压偏置电源
    • 笔记本电脑与台式计算机
    • 负载点调节器
    • 服务器
    • V MCH 和V CCP CPU电源
    .
