特性
- 输入电压范围：4.5V 至 55V
- 高达 50mA 的 LED 电流
- 80mA、55V 开关
- 内部肖特基二极管
- 停机模式中的电源电流为 15μA
- 工作时的电源电流为 500μA (未执行开关操作)
- 开关频率：850kHz
- 具 ±5% 准确度的 200mV 反馈电压
- CTRL 输入负责执行调光和停机

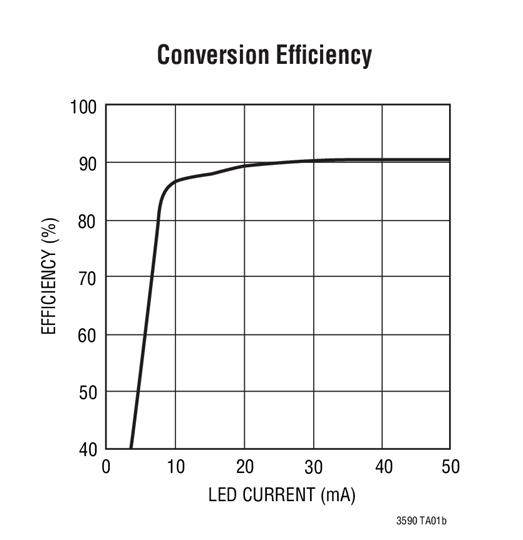

- 效率达 91% (10个LED，50mA)
- 仅需 1μF 输出电容器
- 8 引脚 SC70 封装
- 6 引脚 2mm x 2mm DFN 封装
LT
®

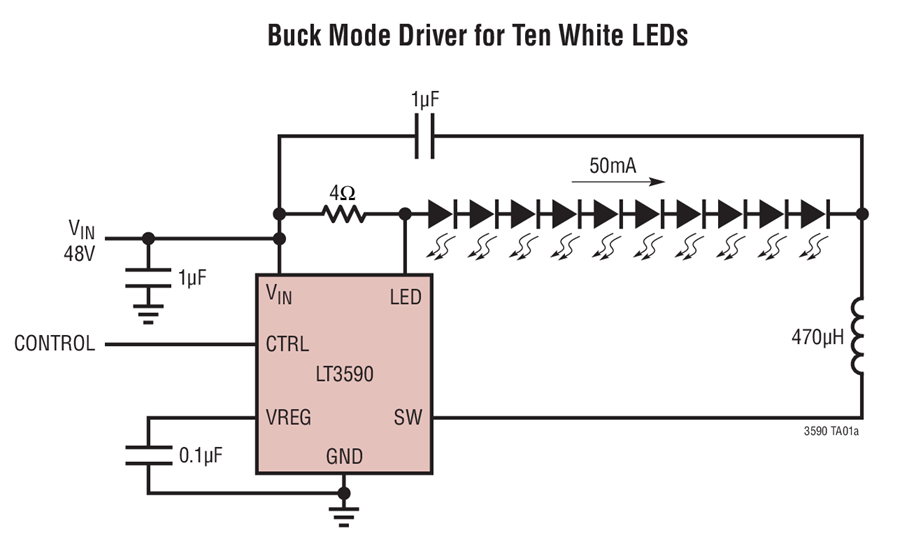

3590 是一款固定频率降压模式转换器，专为从一个 48V DC 电源来驱动多达 10 个串联 LED 而设计。LED 的串联连接提供了相等的 LED 电流 (高达 50mA)，从而产生了均匀的亮度，并免除了增设镇流电阻器的需要。一种固定频率、电流模式架构在一个很宽的输入电压和输出电压范围内实现了稳定的操作。
850kHz 的高开关频率允许使用纤巧、扁平的电感器和电容器。单个引脚负责执行停机和准确的 LED 调光控制。电源开关、肖特基二极管和控制电路均内置于一个节省空间的SC70 封装或 2mm x 2mm DFN 封装之内，旨在实现小巧的转换器占板面积和较低的器件成本。
Applications
- LED 固定标示牌
- 交通标志
- 替换霓虹广告牌
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3590EDC#TRMPBF |

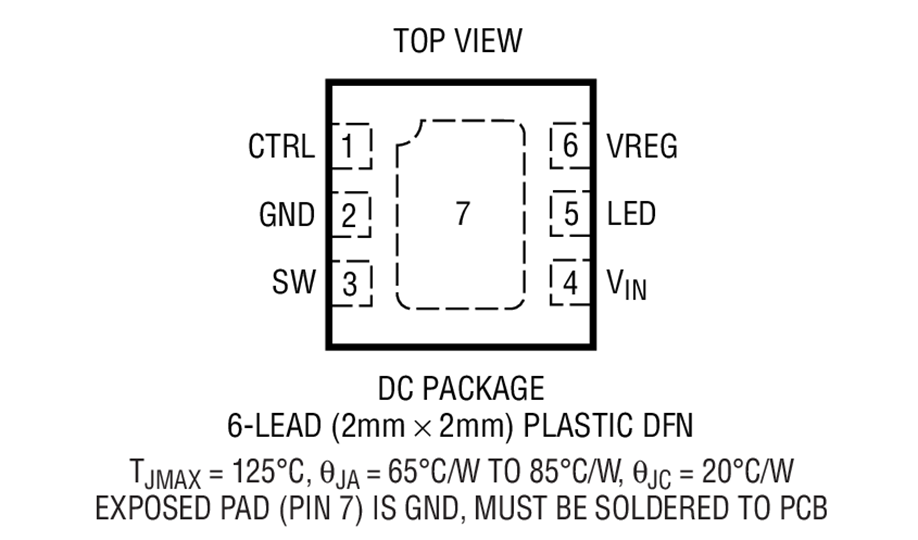

6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LT3590EDC#TRPBF |
6-Lead DFN (2mm x 2mm w/ EP)
|
|
|
| LT3590ESC8#TRMPBF |

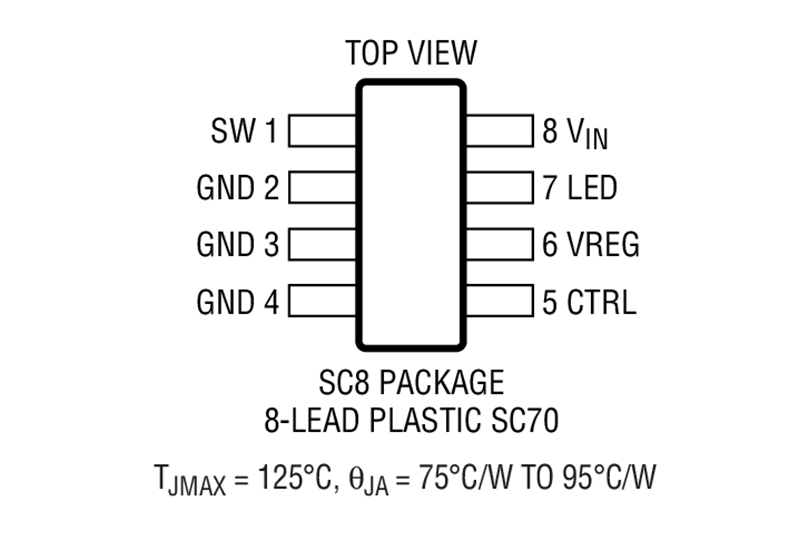

8-Lead SC70
|
|
|
| LT3590ESC8#TRPBF |
8-Lead SC70
|
|
评估套件 1
DC1166A
LT3590EDC Demo Board | Buck Mode LED Driver, Tiny Package, 4.5V ≤ VIN ≤ 54V, VLED up to 40V at 50mA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
Lt Spice
