特性
- 整个温度范围内的阈值精度为±0.5°C（典型值）
- 无需外部元件
- 低成本
- 电源电流：30µA（典型值）
- 工厂编程阈值范围为-40°C至+125°C，增量为5°C
- 开漏输出(MAX6505/MAX6507)、推挽输出(MAX6506/MAX6508)
- 引脚可选2°C、10°C迟滞(MAX6507/MAX6508)
- 引脚可选+5°C、+10°C、+20°C、+30°C T ALARM - T WARN (MAX6505/MAX6506)
-
SOT23封装
MAX6505–MAX6508温度开关具有双路逻辑输出，会在芯片温度超过跳变阈值时置位。跳变阈值在工厂编程为方便的温度，增量为5°C。
MAX6505/MAX6506具有ALARM输出，会在温度高于工厂编程阈值（-40°C至+125°C范围）时置位。它们还有一个WARN输出，会在温度低于ALARM阈值几度时置位。ALARM和WARN阈值之差(ΔT AW )可通过引脚选择为+5°C、+10°C、+20°C或+30°C。MAX6505的逻辑输出为开漏型，而MAX6506的逻辑输出为推挽型。
MAX6507具有开漏输出（低电平有效OVER，OK），MAX6508具有推挽输出（OVER，低电平有效OK），每款器件都在-40°C至+125°C的宽范围内有两个工厂编程的阈值温度（TOVER和TUNDER）。当温度高于TOVER时，过温输出置位。当温度处于所需窗口内（小于T OVER 且大于T UNDER ）时，OK（低电平有效OK）置位。

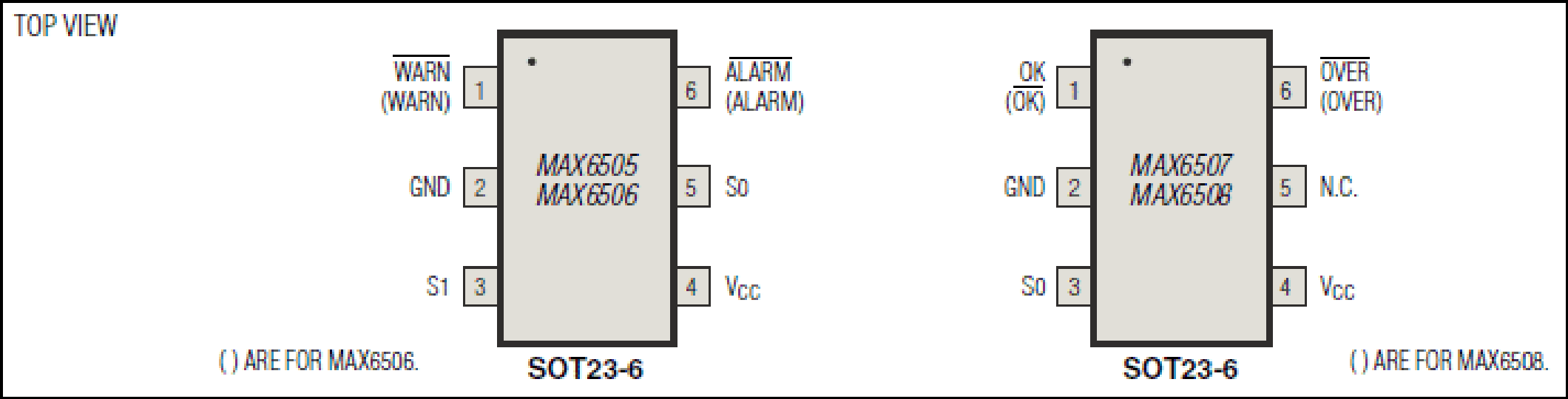

MAX6505–MAX6508的精度为±0.5°C（典型值）、±5.5°C（最大值）。这些低成本器件采用+2.5V至+5.5V电源供电，电源电流消耗为30µA（典型值），并且不需要外部元件来设置跳变点。MAX6505–MAX6508采用6引脚SOT23封装。
应用
- 风扇控制
- 温度报警
- 温度控制
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6505UTP085+T |
Small-Outline Transistor Package
|
|
|
| MAX6505UTP100+ |
Small-Outline Transistor Package
|
|
|
| MAX6505UTP100+T |
Small-Outline Transistor Package
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
3月 13, 2023
- 2361N
WAFER FAB
MAX6505UTP100+
量产
MAX6505UTP100+T
量产
2月 5, 2015
- 1370_CANCELLATION
ASSEMBLY
MAX6505UTP100+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
3月 13, 2023
- 2361N
WAFER FAB
2月 5, 2015
- 1370_CANCELLATION
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
温度开关 6 |
||||
|
量产 |
采用SOT23封装的低成本、+2.7V至+5.5V、微功耗温度开关 |
|||
|
量产 |
低成本、+2.7V至+5.5V、微功耗温度开关，SOT23封装 |
|||
|
量产 |
低成本、+2.7V至+5.5V、微功耗温度开关，SOT23封装 |
|||
|
量产 |
低成本、+2.7V至+5.5V、微功耗温度开关，SOT23封装 |
|||
|
量产 |
电阻设定门限的SOT温度开关 |
|||
|
量产 |
电阻设定门限的SOT温度开关 |
|||
