示波器是电子工程师的左右手，没有它就什么都做不了。为什么我们需要示波器？

首先，示波器和万用表一样好用，我们可以用它调试传感器的模拟输出，找到Bug所在。此外，示波器也可以帮助我们快速找到异常信号、调试串行总线、对多个信号进行数学运算。

在过去，拥有一台自己的示波器是一件很奢侈的事，而现在，随着国产示波器迅速发展，市场存在越来越多的廉价示波器可供选择。

最近，EEWorld网友便在论坛上发帖表示，低价示波器只能算是“玩具”，存在的问题很多。

付斌丨作者

电子工程世界丨出品

该工程师表示，这几年陆陆续续买了很多低价玩具示波器，最近花了不到700元买了一台标称100M带宽的示波器，最终发现有以下几个问题：

• 存储深度小，只有240K，而国产大品牌100M示波器存储深度能做到8M、12M；
• 操作手感差，塑料按键，旋钮操作起来很粗糙，按键的操作逻辑也没有大品牌示波器那样自然；
• 电压分辨率不够，纵坐标最小只能到50mV，而测量纹波需要5mV、2mV甚至1mV才能精准测量幅度和周期；
• 示波器自身电源不够干净，测量示波器自身的参考信号都有幅度跳动的情况，试过外接一个比较好的电源才解决；
• 触发功能太少。

总的来说，玩具示波器只适合测量低速信号和要求不是很高的电源，测一些简单的信号或低频信号还是很有性价比的。大约50M以上的信号基本上只能看个周期了，看100M的方波时钟就更勉强了，但是这个示波器价格才不到700元，也不能要求它能有更多的表现了。

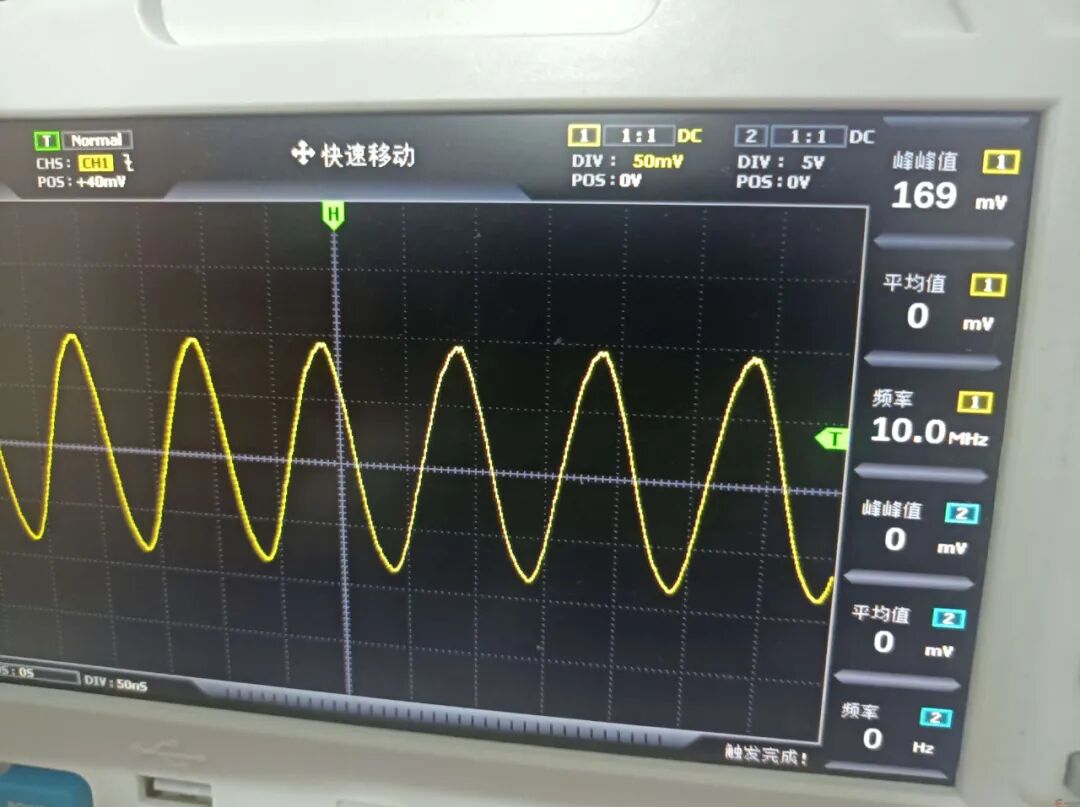

工程师购置的示波器，图源丨电子工程世界论坛

购买“玩具示波器”的网友并非个例，另一位工程师称，由于囊中羞涩，又想要一台自己的示波器，看到100M示波器动不动卖到2000，一直舍不得出手。

直到看到一款标称1G采样率、100M带宽的示波器，只卖700多元，便买来使用，实际用起来自己够用，能够满足基本测试，如果参数没有虚标，劣势就是存储深度只有240k。

电源是USB输入的，原厂给了5V2A的充电头，测10M正弦波有一些跳动，更换自己的5V3A的充电头就好多了。

他坦言，“这样低价购置的示波器，不能有太高的要求。”

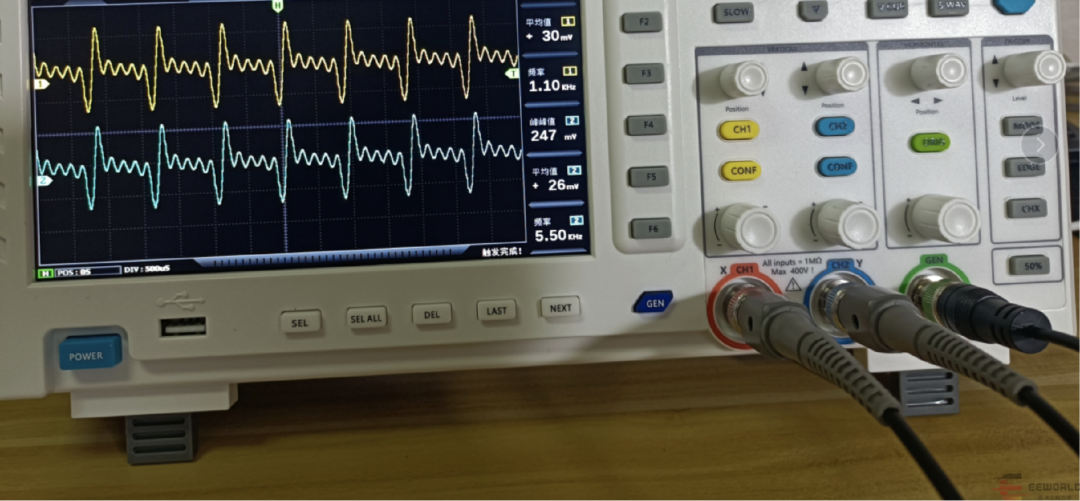

工程师购置的示波器，图源丨电子工程世界论坛

在示波器领域，一分钱一分货的道理，每个电子工程师都明白，不过对大多人来说，拥有一台自己的示波器是永远的追求。

虽然更为廉价示波器看似不正式，但实际生产中，我们也不用“大炮打蚊子”，参数已经足够完成的工业测试了。更何况，自己的示波器，想怎么用就怎么用，有谁不爱。

当然，也有工程师说，“对你们而言是玩具，对我而言可是玩不起的工具，而且，我想要的，是能揣进裤兜里的那些。”

之所以有这样的市场，是因为有这样的需求，二者相辅相成。

便宜和便携，是新名词

预算不足的情况下，工程师主要拥有三种选择：

• 一种是虚拟示波器，价位普遍低于1000元，不过经常会遇到驱动装不上、软件报错、软件识别不到设备、计算机识别不到硬件、精度不够等问题，同时虚拟示波器与PC或笔记本没有很好的隔离措施，如果被测设备有强电或有意外故障，可能会损坏你的电脑更多情况还是推荐真示波器，所以往往大多人不建议买虚拟示波器；
• 一种是自己DIY示波器，这种使用MCU自己做出来示波器专业程度就更不高了；
• 另一种选项就是国产入门级数字示波器，价位普遍在1000~2000元。

示波器这个产品，说简单也简单，说难也难，市场上既有1000~2000元的入门级产品，也存在十万、上百万元的高端示波器。要知道，一些顶级的示波器采样率甚至能够达到160GSa/s，即一秒钟要测量一千六百亿次输入信号电压，速度非常惊人。而这些高速示波器中高速ADC通常采用的常规硅材料，而是砷化镓、磷化铟等化合物半导体，工艺、器件都被国际厂商卡脖子。此外，示波器算法研究也是巨大成本。

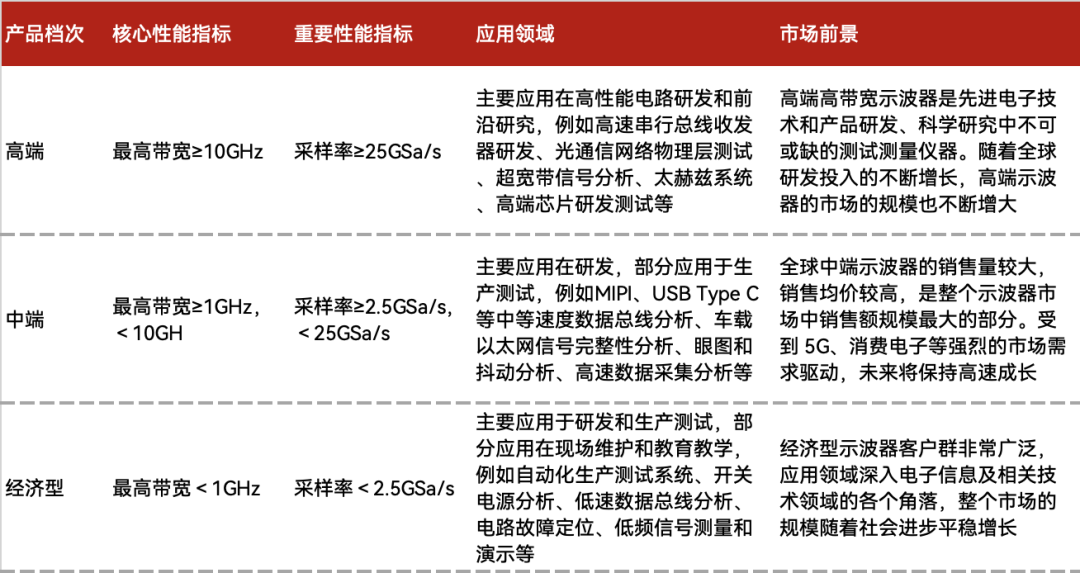

高端、中端、经济型示波器分类标准，制表丨电子工程世界

不过，对一些项目来说，用不到那样的极限参数，或者有现场产线的测量需求，因此便宜、小巧、便于携带的小型示波器更受工程师青睐，入门级示波器，或者说经济型示波器就有了市场。

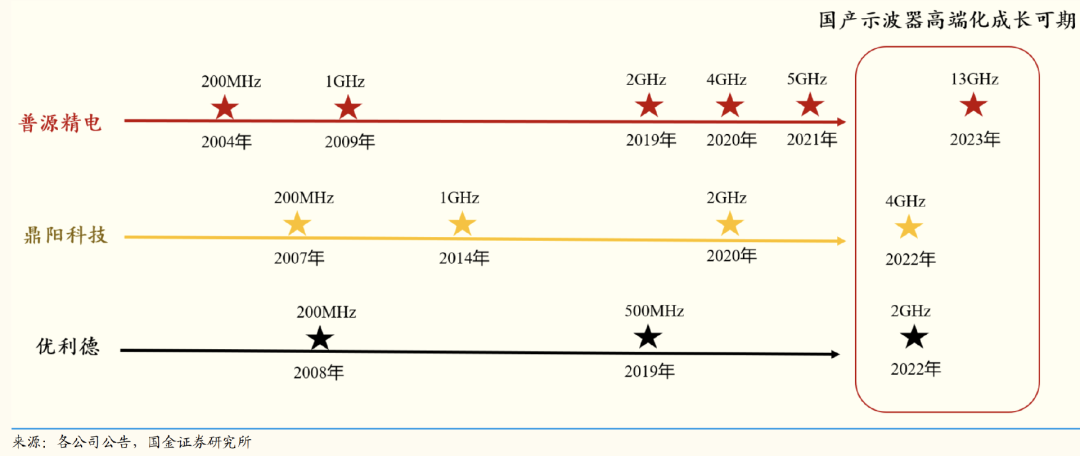

随着技术进步，国内示波器生产商近几年取得了很大成就，虽然高端示波器依然卡脖子，但中低端示波器已经不再是问题，国内普遍采用低价的策略，现在入门级示波器已经走向国际市场，越来越受欢迎。

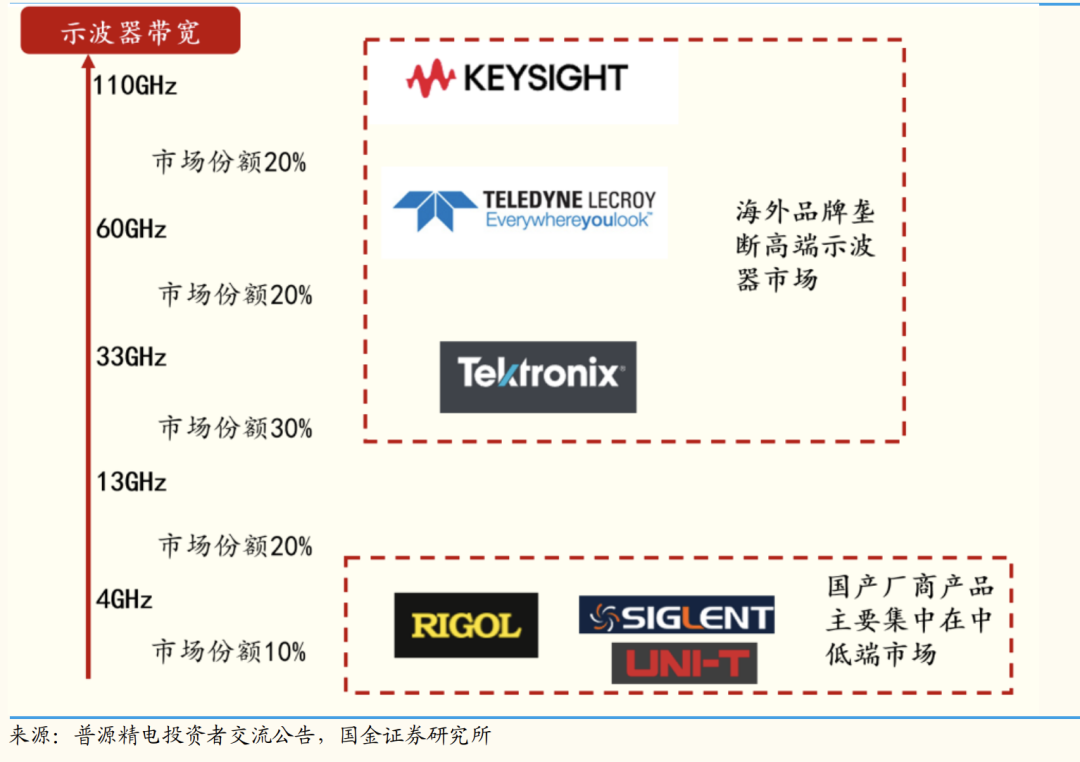

当然，经济型示波器市场份额没那么大，毕竟高端示波器卖上几台就能顶上成百上千台低端产品。数据显示，2021年全球数字示波器市场规模约为135亿元，到2027年市场可突破190亿元，年复合增长率达到5.1%，其中4GHz以下示波器市占率仅10%，对应市场规模13.5亿元，带宽13GHz以上示波器市场份额达到70%，对应市场规模接近百亿。

那么，工程师怎么确定入门示波器能够满足自己需求？

一般来说，工程师比较关注通道数、带宽、采样率、存储深度、逻辑分析、频谱分析、带宽限制、输入阻抗、触发和捕捉，在不虚标的情况下，如果这几样指标都看得过去，基本上就不会差了。至于余辉、眼图、统计、噪声抑制、误码率之类功能，是更专业的人士的选择。

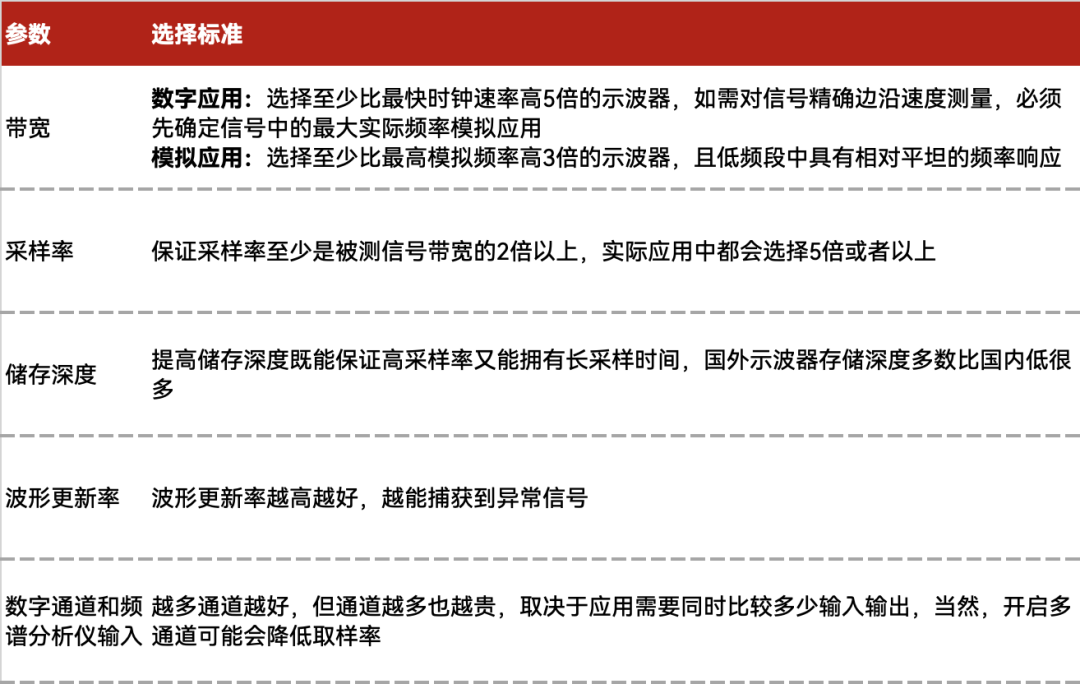

示波器主要选取标准，制表丨电子工程世界
