AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。片上Flash允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案

AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S52可降至0Hz静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

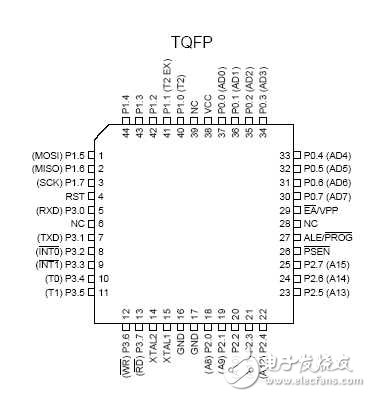

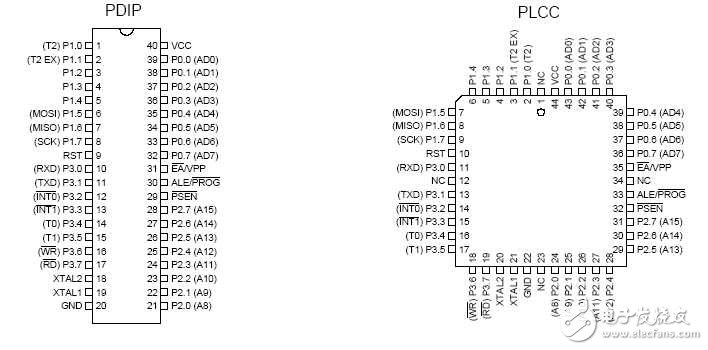

引脚图

引脚说明

　　VCC ： 电源 GND： 地

　　P0口：P0口是一个8位漏极开路的双向I/O口。作为输出口，每位能驱动8个TTL逻辑电平。对P0端口写“1”时，引脚用作高阻抗输入。 当访问外部程序和数据存储器时，P0口也被作为低8位地址/数据复用。在这种模式下，P0具有内部上拉电阻。

　　在flash编程时，P0口也用来接收指令字节；在程序校验时，输出指令字节。程序校验时，需要外部上拉电阻。

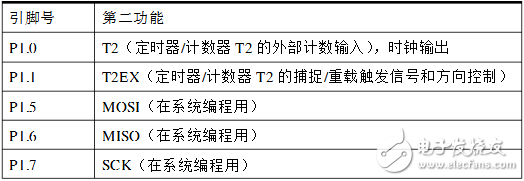

　　P1口：P1口是一个具有内部上拉电阻的8位双向I/O口，p1输出缓冲器能驱动4个TTL逻辑电平。对P1端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）。 此外，P1.0和P1.2分别作定时器/计数器2的外部计数输入（P1.0/T2）和时器/计数器2的触发输入（P1.1/T2EX），具体如下表所示。

　　在flash编程和校验时，P1口接收低8位地址字节。

　　P2口：P2口是一个具有内部上拉电阻的8位双向I/O口，P2输出缓冲器能驱动4个TTL逻辑电平。对P2端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）。 在访问外部程序存储器或用16位地址读取外部数据存储器（例如执行MOVX @DPTR）时，P2口送出高八位地址。在这种应用中，P2口使用很强的内部上拉发送1。在使用8位地址（如MOVX @RI）访问外部数据存储器时，P2口输出P2锁存器的内容。

　　在flash编程和校验时，P2口也接收高8位地址字节和一些控制信号。

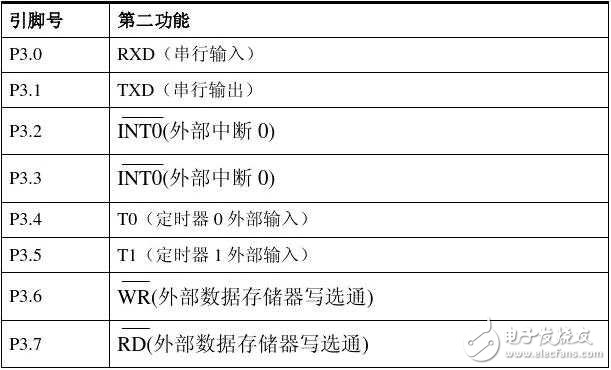

　　P3口：P3口是一个具有内部上拉电阻的8位双向I/O口，p2输出缓冲器能驱动4个TTL逻辑电平。对P3端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）。 P3口亦作为AT89S52特殊功能（第二功能）使用，如下表所示。

　　在flash编程和校验时，P3口也接收一些控制信号。

　　RST： 复位输入。晶振工作时，RST脚持续2个机器周期高电平将使单片机复位。看门狗计时完成后，RST脚输出96个晶振周期的高电平。特殊寄存器AUXR（地址8EH）上的DISRTO位可以使此功能无效。DISRTO默认状态下，复位高电平有效。

　　ALE/PROG：地址锁存控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲。

　　在flash编程时，此引脚（PROG）也用作编程输入脉冲。

　　在一般情况下，ALE以晶振六分之一的固定频率输出脉冲，可用来作为外部定时器或时钟使用。然而，特别强调，在每次访问外部数据存储器时，ALE脉冲将会跳过。 如果需要，通过将地址为8EH的SFR的第0位置 “1”，ALE操作将无效。这一位置 “1”，ALE仅在执行MOVX或MOVC指令时有效。否则，ALE将被微弱拉高。这个ALE使能标志位（地址为8EH的SFR的第0位）的设置对微控制器处于外部执行模式下无效。

　　PSEN：外部程序存储器选通信号（PSEN）是外部程序存储器选通信号。 当AT89S52从外部程序存储器执行外部代码时，PSEN在每个机器周期被激活两次，而在访问外部数据存储器时，PSEN将不被激活。

　　EA/VPP：访问外部程序存储器控制信号。为使能从0000H到FFFFH的外部程序存储器读取指令，EA必须接GND。

　　为了执行内部程序指令，EA应该接VCC。 在flash编程期间，EA也接收12伏VPP电压。

　　XTAL1：振荡器反相放大器和内部时钟发生电路的输入端。

　　XTAL2：振荡器反相放大器的输出端。
