研发客服【导读】2023年2月2日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于恩智浦（NXP）NCJ29D5芯片的精度达厘米级的汽车数字钥匙方案。

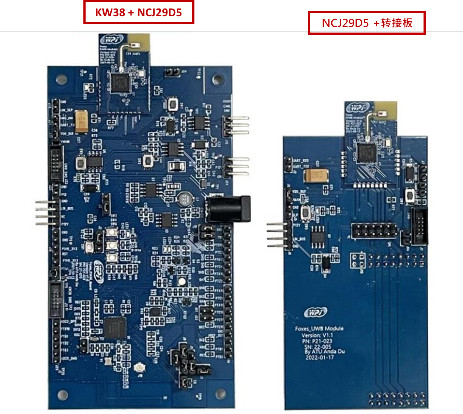

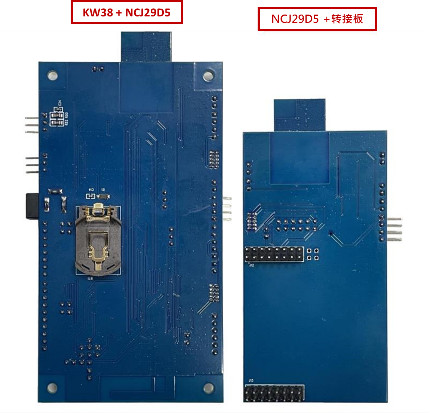

图示1-大联大世平基于NXP产品的精度达厘米级的汽车数字钥匙方案的展示板图
2021年7月，CCC（车联网）联盟发布了汽车数字密钥3.0版规范，明确了第三代数字钥匙是基于UWB/BLE（蓝牙）+NFC的互联方案。自此UWB技术在车端运用的时代正式开启。依托于UWB的厘米级定位技术，车主可以在距离车辆三米的位置时唤醒车辆，包括大灯、尾灯、车内灯光；在距离1米时进行车门解锁；在进入汽车后自动开启空调、中控屏等应用。大联大世平基于NXP NCJ29D5芯片推出的精度达厘米级的汽车数字钥匙方案，满足新一代汽车数字钥匙的技术需求。
图示2-大联大世平基于NXP产品的精度达厘米级的汽车数字钥匙方案的场景应用图
本方案共分为四大模块：钥匙、锚点、蓝牙以及BCM。其中，在钥匙模块和锚点部分均采用了NCJ29D5。NCJ29D5是NXP旗下新一代超宽带（UWB）IC，专用于满足全球汽车业的连接和功能安全需求。NCJ29D5符合IEEE 802.15.4 HRP UWB PHY标准，能够在6.5GHz到8.0GHz（AES-128和AES-256）的高频段运行，并且具有出色的抗干扰能力。在性能上，该器件采用ARM Cortex-M33 32位处理器，基于ARM AHB-Lite总线矩阵和双主控NS-DMA设计，可实现快速数据传输。此外，NCJ29D5具有超低功耗，可用于纽扣电池供电的应用。

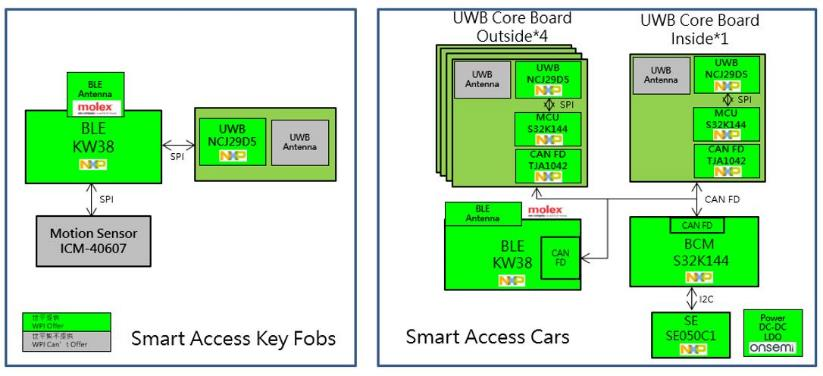

图示3-大联大世平基于NXP产品的精度达厘米级的汽车数字钥匙方案的方块图
在执行任务时，首先钥匙检测到移动或震动，执行蓝牙信号广播；接着车身蓝牙发起连接配对，双方通过蓝牙配置UWB测距参数（功率信道、数据结构等），之后钥匙发起测距请求，再由车身锚点将测距数据传至BCM，通过定位算法算出准确位置，最后将定位信息更新到GUI显示。
图示4-大联大世平基于NXP产品的精度达厘米级的汽车数字钥匙方案的布置示意图
除了NCJ29D5外，方案中还应用了NXP旗下的多种产品，包括KW38蓝牙芯片、S32K144 MCU等，得益于这些产品，方案可提供精度达厘米级的精准定位功能。
作为智能钥匙的升级产品，增添了UWB技术后，车辆会有更高的上限，目前已经有知名车企将此技术应用于中、高端车型中，未来随着技术不断普及，消费将会在更多的汽车中感受到此技术带来的新奇体验。而作为汽车技术创新的支持者，大联大世平与NXP也将在此过程中持续为大众提供支持。
核心技术优势：
● 支持中心频率从5 GHz-8.0 GHz，带宽可达500MHz；
● 对信道衰落不敏感，多径分辨能力强；
● 定位精确，可实现厘米级定位精度。
方案规格：
● 支持SHF超宽频带从6.0GHz到8.5GHz，满足全球使用；
● 数据速率：110kbps（BPRF），850kbps（BRRF），6.8Mbps（BPRF），7.8Mbps（HPRF）；
● 供电电压：1.8V ~ 3.6V；
● UWB片内集成ARM® Cortex-M33 32位处理器，频率可达55.2MHz；
● 256kByte非易失性内存，40kByte RAM，96kByte ROM；
● ARM® TrustZone 技术和 S-DMA安全；
● SPI、UART和LIN兼容接口。
