一文简析S7-1500控制伺服驱动

发布时间:2023-02-01

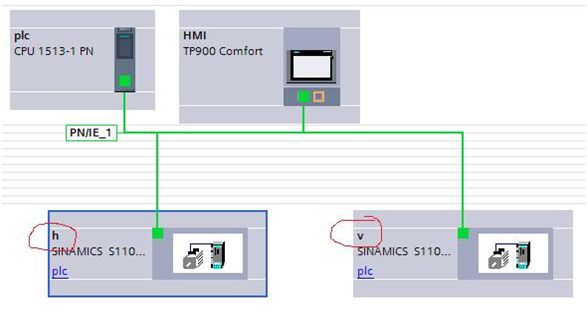

1 系统配置系统硬件配置表以及网络视图

CPU 1513-1 PN 6ES7 513-1AL00-0AB0
TP900 Comfort 6AV2 124-0JC01-0AX0
SINAMICS S110 CU305 PN V4.4 6SL3 040-0JA01-0AA0
SINAMICS S110 CU305 PN V4.4 6SL3 040-0JA01-0AA0


2 PLC系统组态、工艺轴组态

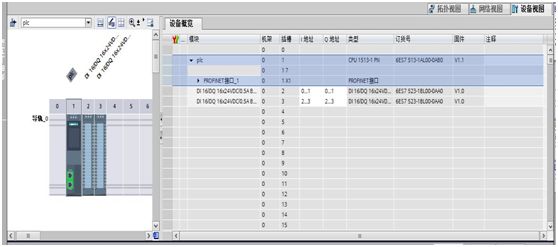

A、PLC组态


B、水平轴组态


C、垂直轴组态

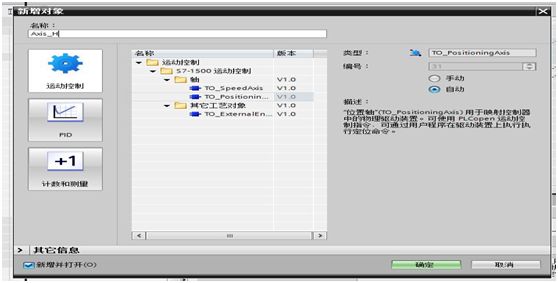

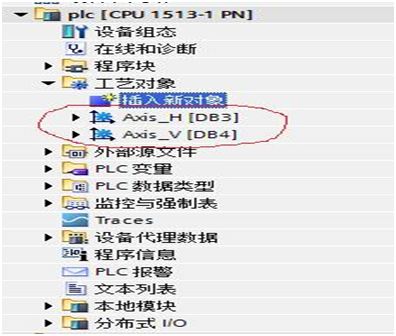

D、插入工艺对象Axis_H和Axis_V

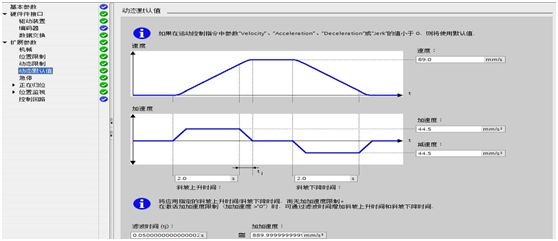

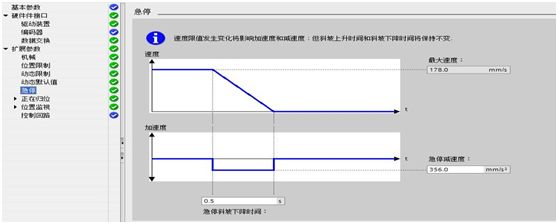

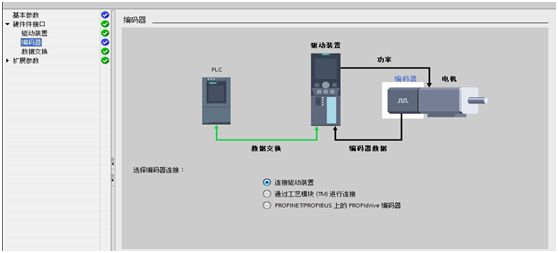

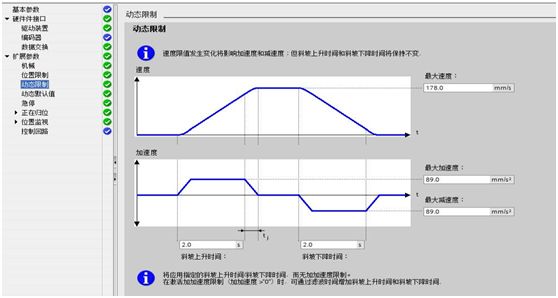

E、工艺对象Axis_H组态

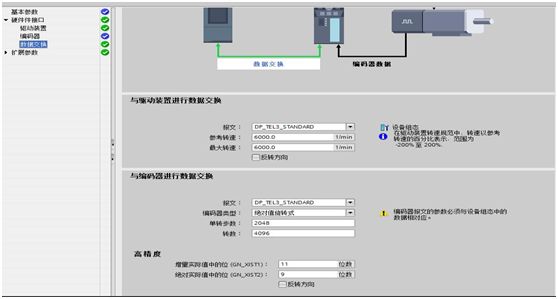

注意:报文需与Starter里面组态报文一致;参考转速、最大转速、单转步数、转数、GN_XIST1、GN_XIST2均可在Starter在线后参数里面查看。

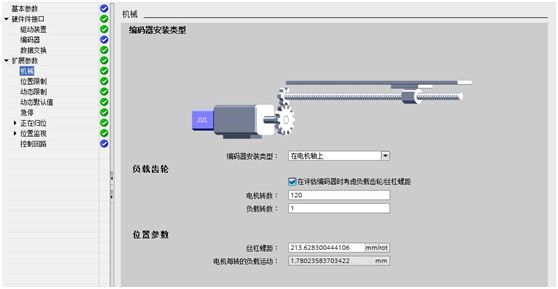

减速比,螺距均按实际情况计算所得。

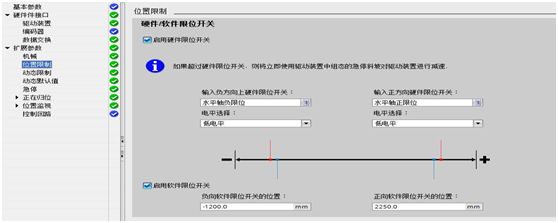

软、硬限位在调试初期可以不组态,等后期完善再添加即可。




F、工艺对象Axis_V组态同上

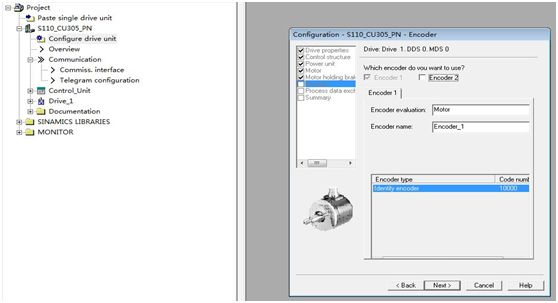

3 Starter组态

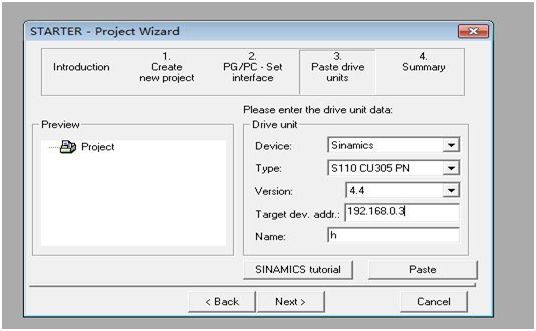

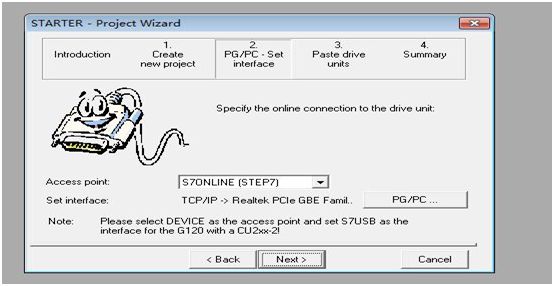

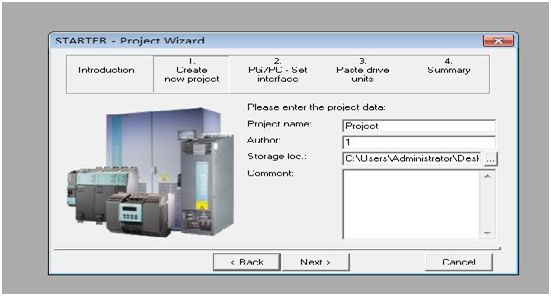

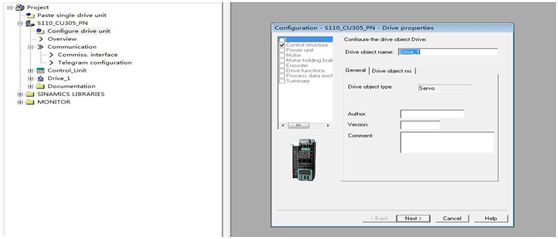

A、新建一个项目

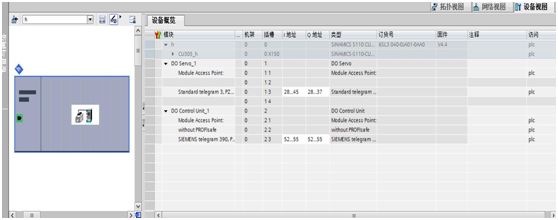

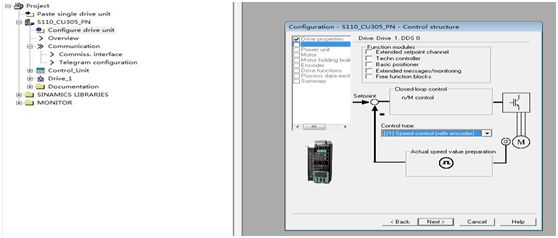

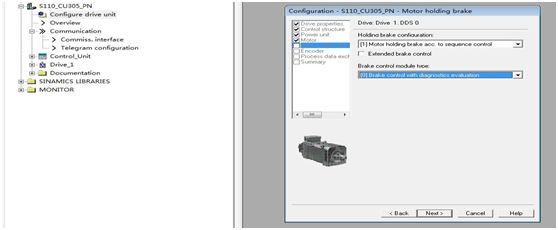

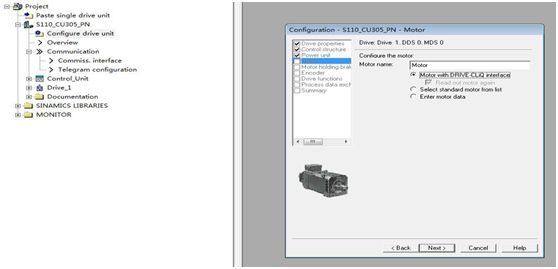

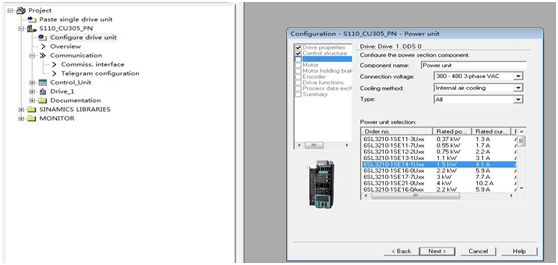

Config drive unit

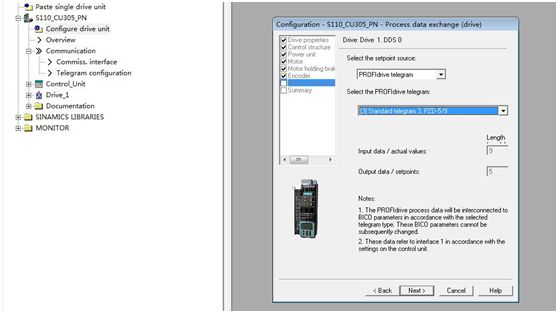

报文和工艺轴里面组态要一致

4 PLC手动调试程序编写

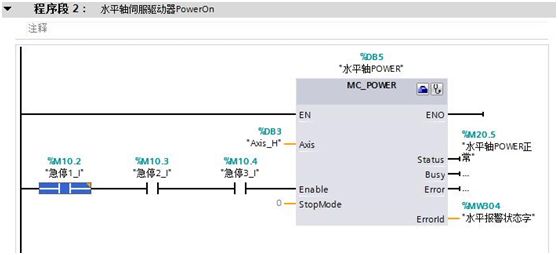

A、驱动器使能


B、驱动器StatusWord、ErrorWord、WarningWord读取

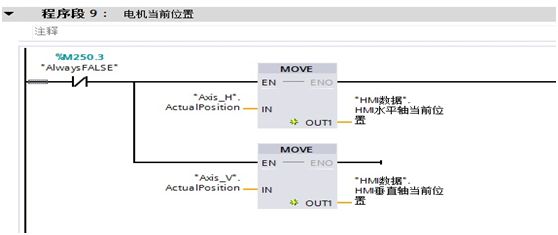

C、电机当前位置读取

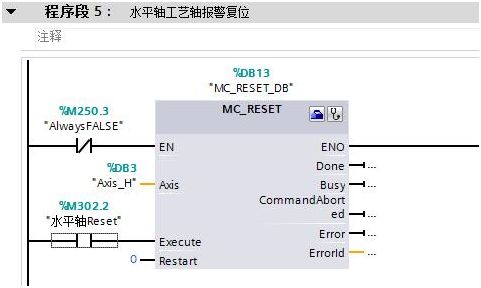

D、工艺报警复位程序编写

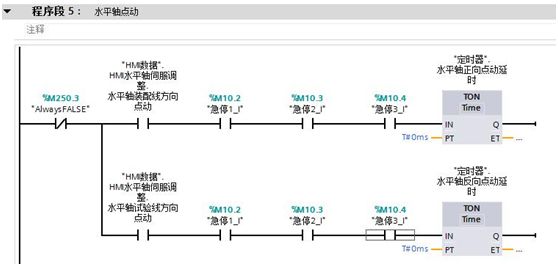

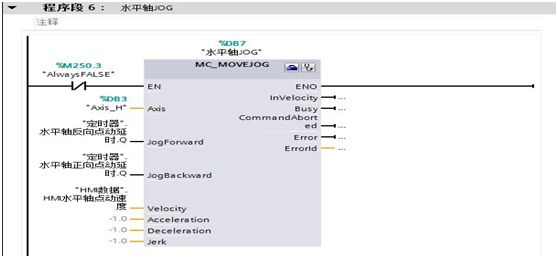

E、点动程序编写

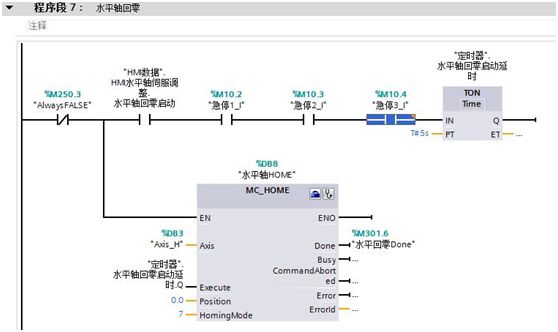

F、回零程序编写

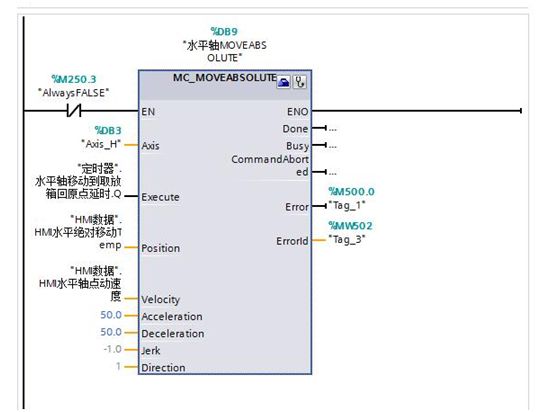

G、绝对位置运动程序编写
