作为一名电工我们最重要的就是认识每一种元器件的作用，熟练接线，会电路，懂维修。

PART. 1

电工职责

保证一个地区的生产和生活的用电安全，通过对电力系统的检测，把出现的故障故障及时解决，一个合格的维修电工要能够凭借自己的经验和技能迅速的排除故障，这有这样才能确保居民的用电正常和生产的用电需求。

随着电力的使用越来越广泛，电力设备也趋向于复杂化和多样化，这就对电工的技能提出了更高的要求，电工要不断丰富自己的专业知识，提高经验技能。

PART. 2

排除电气故障的方法

只有在掌握了充足的理论原理和专业知识的基础上，才能够为更准确快速的排除电力系统的故障做好准备，电工能够对故障发生点准确的分析和判断，接下来，就介绍一些排除电力系统故障的常用方法，希望能够给电工学习带来一定的借鉴意义。

1、电压、电流及电阻测定法

所谓电压测定法就是 合理的使用万用表 ，根据实际的用电电压将万用表的电压档调整到合适的位置，便于准确的测量，判断是否出现故障的标准就是看测量的触电及电路是否发生通断，或者出现时断时续的现象。

电流测定法也是利用电流表测定电路中的电流值是否稳定，大小是否正常，这需要根据实际地区的用电情况来判断，电流测定法较为方便，但是容易出现测量误差，因为不同时间段用户的用电强度不同，给电流的测量带来一定的困难，一般常用于工厂或生产车间的电力测量。

电阻测定法通常是使用万用表的电阻档来判断故障发生的具体位置，同电压测定法的道理类似，也是看触电或线路的异常现象，这种方法较为安全，通常用于不太发达的地区的电力测量。

2、短接法与替代法

短接法通常使用于电压比较低、回路的电流也比较小的电力系统中，根据电工的丰富经验来判断发生短路的大概位置，再用导线进行短接确定电工判断是否准确，这种方法要求电工的经验丰富、技能高超，而且比较麻烦，目前我国已经较少使用这种方法，但是在一些贫困地区仍然沿用。

替代法就是在不能确定故障发生的具体位置或故障原因时使用，电工可能会怀疑电力系统中的某一部分或某个零件发生故障，这时就可以尝试用其他的零件替换原有零件，看电力系统能否恢复正常运行，替代法的效率较低，适用于少部分电力系统结构简单的故障排除当中。

3、直接检查法与仪器测量法

直接检查法顾名思义就是明确故障发生的原因，电工根据经验很快的判断故障位置，直接的对电力系统进行检查，这种方法常用于一些电力系统“通病”中，如果是一些特殊的不常见部分出现运行问题，还要配合使用其他方法做出故障诊断。

随着我国对于电力维修的重视以及科学技术的迅猛发展，仪器检测法已经被广泛的应用于各种电力系统的故障检测中，使用先进的仪器设备不仅能够准确快速的判段故障发生的原因和位置，还能够节省大量的人力物力，为电工对电力系统的检测提供了方便。

4、调试参数法与逐步排队法

调试参数法适用于电力系统中的原件不曾发生损坏，而且线路的接触正常，就是由于用电者不正确的使用点或者不正确的调试电压所导致的供电系统不正常工作，由于电力系统所负担的电量是有一定范围的，不能无限度的使用，因此，调试参数法就有效的解决了这一问题。

逐步排队法顾名思义，就是当电路出现短路的时候，通过逐步切除，逐一分析故障发生的具体位置，从而排除电力系统的故障。工作原理及设备的具体情况进行调整。

以上介绍的这些方法还是要靠电工的技能，分析故障的原因，通过判断和比较，合理的选用有效的排除故障的方法，也可以结合多种方法同时使用，更准确的排除电力故障。（此一些方法借鉴与网络）

PART. 3

维修电路过程

我们要维修一个电路时应该需要这样一个过程：

1、询问和了解故障的原因，清楚了解运行过程中造成的故障和现象

2、观察电路的运行状态，熟悉和了解电路的运行过程

3、通过测量和实验找到故障的位置

4、通过替换和维修解决故障现象

5、测试电路运行状态，确认故障是否修好

下面我们通过实例讲一下过程，一个没有毛病的故障

PART. 4

案例介绍

案例： 设备出厂调试故障

故障现象是： 某成套设备公司装配调试车间在一批电控设备进行出厂调试时，发现，当接触器KM1吸合时，控制电源的低压断路器QF（额定电流10A）经常跳闸，然而同样由QF提供操作电源的接触器K2动作时，却没有这种现象。

第一步：故障分析

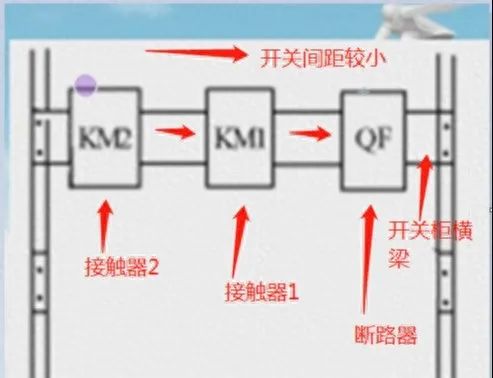

▲自己画的简易图纸▲

查看图纸控制回路，对比图纸检查设备内部元件接线；

检查过程如下： 检查KM1控制线，经重新校线并用绝缘电阻表测量,没有发现错线和绝缘降低现象，检查KM1线圈，略有潮湿，外观无破损，为验证是否线圈的问题，我们互换了KM1和KM2的位置，再试故障依旧。

因为断路器的作用是 过载保护 ，我们就用同样作用的10A熔断器代替QF试用，接触器KM1吸合正常，于是更换了一只相同的规格的QF，换后一试，故障重新出现。

二、维修思路：替换法

经过替换元件后，经过认真的分析认为出现这种故障的元件排列不当所致。

当KM1吸合时产生瞬时大幅度震动，造成QF脱扣跳闸。把QF拆下，并延长控制线，放在地面上，反复测试多次，均没跳闸。

三、故障维修方法

找到原因之后，在柜内另选一个避开振动源相对比较稳固的地方重新吧QF安装好，把QF和KM分开一定距离，或者在不同的横梁安装。

四、实验结果

安装好之后，试用正常，QF没出现跳闸现象，柜子投入使用，运行几个月正常，没有出现类似情况，证明改进是正确的。
