特性
-
可调输出
- 高功率主输出高达+5.5V
- 正电荷泵输出高达+35V
- 负电荷泵输出低至-35V
- 可调开关频率：200kHz至2MHz
- 输入电源：+2.7V至+4.5V
- 内部功率MOSFET
- 关断电流：0.1µA
- 内部软启动
- 电源就绪输出
- 内部电源时序控制
- 快速瞬态响应
- 超薄解决方案（无电感）
- 薄型TSSOP封装（最高处为1.1mm）

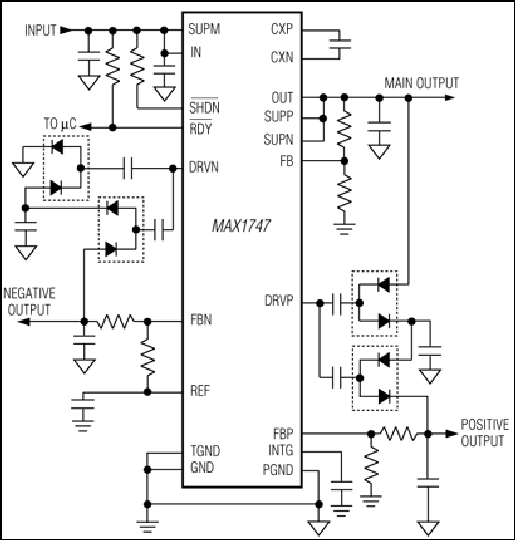

MAX1747三倍电荷泵DC-DC转换器采用薄型TSSOP封装，提供有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)所需的调节电压。一个高功率电荷泵和两个低功率电荷泵将+2.7V至+4.5V输入电源电压转换为三个独立的输出电压。
高功率主电荷泵产生的输出电压(V OUT )范围在4.5V至5.5V之间，调节范围在±1%以内。低功率BiCMOS控制电路和低导通电阻(R ON )功率MOSFET可充分提高效率。可调开关频率（200kHz至2MHz）提供快速瞬态响应，并支持使用小尺寸薄型陶瓷电容。
低功率双电荷泵独立调节一个正输出(V POS )和一个负输出(V NEG )。这些额外的输出使用外部二极管和电容乘法器级（级数视需要而定）将输出电压调节至高达+35V和低至-35V。
恒定的开关频率和专有的调节算法有效地减小了所有三个电荷泵的输出纹波和电容尺寸。MAX1747采用超薄TSSOP封装（最高处为1.1mm）。
应用
- 通信系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
LCD/CCD/OLED 偏置 1 |
||||
|
量产 |
三输出TFT-LCD DC-DC转换器 |
|||
|
产品 2 |
||||
|
|
有源点阵液晶显示器(AMLCD)电源 |
|||
|
不推荐用于新设计 |
低噪声、升压型DC-DC转换器 |
|||
