MAX4788数据手册和产品信息

发布时间: 2024-11-11 09:20:33
来源: analog.com

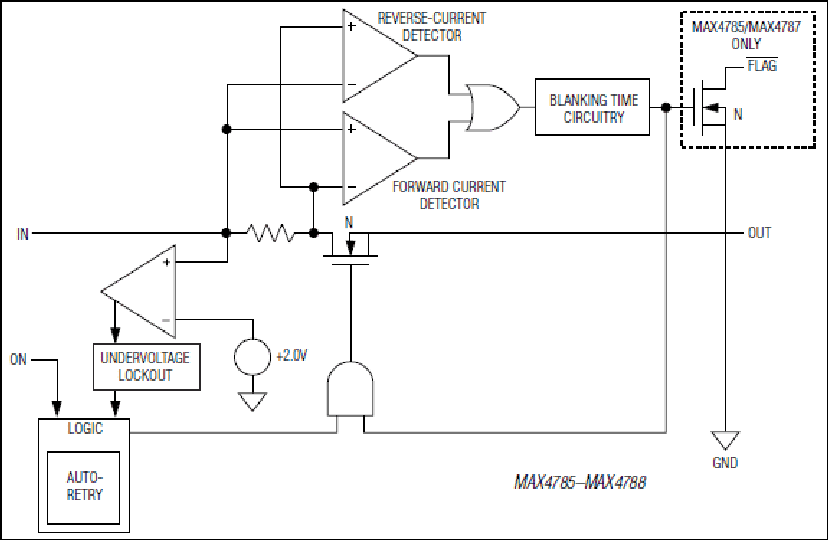

MAX4785、MAX4786、MAX4787、MAX4788:功能框图
.
特性
  • 确保限流:50mA、100mA
  • 热关断保护
  • 反向电流保护
  • 0.7Ω导通电阻
  • 确保14ms屏蔽时间
  • /FLAG功能(MAX4785/MAX4787)
  • 65µA电源电流
  • 8µA闭锁电流(MAX4785/MAX4787)
  • 0.01µA关断电流
  • 供电电源范围为2.3V至5.5V
  • 欠压锁存功能
  • 快速限流响应时间
  • 提供微型SC70封装
  • .

    MAX4785-MAX4788系列开关具有内部限流特性,可避免主器件由于负载故障而导致损坏。这些模拟开关均有低于0.7Ω的导通电阻,工作电压范围为2.3V至5.5V。确保满足50mA和100mA的限流特性,适用于负载切换等应用。

    当开关闭合并且负载被加到端口时,14ms的屏蔽时间可保证不受瞬态电压故障的影响。如果在屏蔽时间过后,电流仍大于电流门限,MAX4785和MAX4787便进入闭锁状态、断开开关,同时/FLAG为微处理器提供相应的指示信号。通过重新上电或触发ON引脚,开关能被再次闭合。

    MAX4786和MAX4788具有自动重试功能,此种模式下,屏蔽时间过后如果仍为过流状态,开关便断开,并且将持续不断地检查是否存在过载状态。过载状态消失后,开关将自动接通。

    MAX4785和MAX4787提供微小的4引脚或5引脚SC70封装,而MAX4786和MAX4788仅提供4引脚SC70封装。有关更高电流的限流开关,请参考MAX4789-MAX4794和MAX1693数据资料。

    应用

    • 蜂窝电话
    • 全球定位系统(GPS)
    • 手持式设备
    • PDA与掌上电脑设备
    . .
