特性
- 48级非易失LUT——平滑的PWM占空比转换，将风扇的可闻噪声降至最小
- 工作设置储存在非易失存储器中，用于在上电时自动工作
- 两路转速计输入允许独立测量两个风扇的RPM
- 高精度检测远端和本地温度

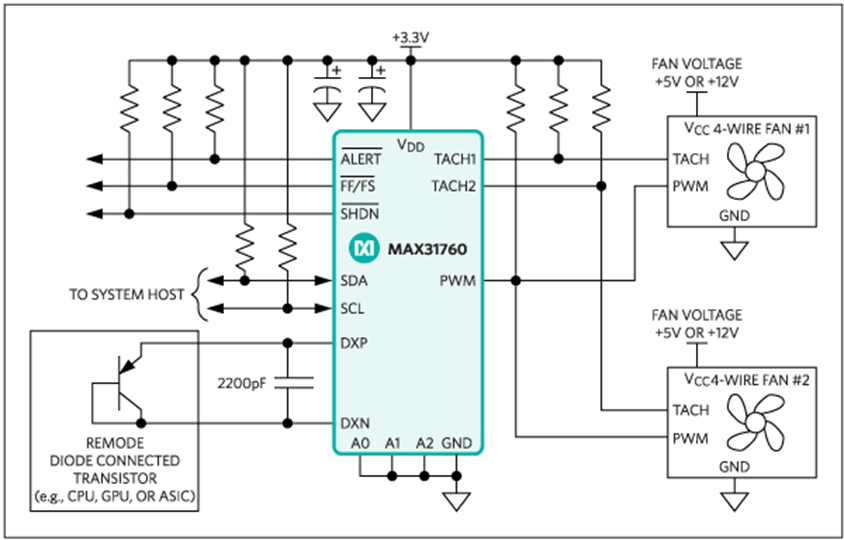

MAX31760集成温度检测和高精度PWM风扇控制，器件高精度测量本地管芯温度，以及分立式二极管连接晶体管(例如2N3906)或CPU、图形处理器单元(GPU)和其它ASIC中常见热二极管的远端温度。通过I
2
C兼容接口，可设置多个温度门限，例如本地高温/过热(OT)和远端高温/过热门限。
48字节查找表(LUT) 包含用户设置的PWM值，查找表以读取温度结果作为索引，因此可根据温度读数控制风扇速度。基于LUT的灵活架构支持用户设置平滑的非线性风扇速度与温度传递函数，将可闻噪声降至最小。两路转速计输入允许独立测量两个风扇的速度。/FF/FS引脚多路复用作为漏极开路风扇失效指示输出和全速风扇驱动输入。超过本地或远端OT门限时，/SHDN引脚变为有效的低电平，可用于关断系统。专用的/ALERT引脚指示超过本地或远端高温门限。/ALERT可设置工作在失效指示模式或中断模式。这些特性使器件成为单风扇或双风扇制冷系统的紧凑、完备解决方案。
应用
- null
- 网络设备
- 服务器
- null
器件驱动器 1
3rd Party Solutions 1
模拟对话 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX31760AEE+ |
16-QSOP-150_MIL
|
|
|
| MAX31760AEE+T |
16-QSOP-150_MIL
|
|
器件驱动器
正在寻找评估软件？您可以在这里找到
评估套件 1
MAX31760EVKIT
MAX31760评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 2
IBIS 模型
