特性
-
独特设计节省功耗
- 低功耗、20µA (典型值) SATA电缆/驱动检测
-
动态降低功耗
- 空闲模式有助于降低功耗
- 保持共模输出电平
- 退出低功耗模式时无数据损失
-
提高设计灵活性
- +3.3V单电源供电
- 兼容于SATA 3i (6.0Gbps)和SATA 2i/2m (3.0Gbps)
- 兼容于SATA 1i/1m (1.5Gbps)
-
支持更远的传输距离
- 输入均衡
- 可选择输出预加重
-
高集成度设计改善性能
- 优异的输入/输出回波损耗指标，支持速率高达6Gbps
- 支持SATA 2i和3i输出电平
- 支持SATA OOB信令
- OOB信号检测：3ns (典型值)
- 所有引脚提供较高的ESD保护：±8kV (HBM)
-
节省电路板空间
- 内置50Ω输入/输出端接电阻
- 引脚按信号流向排列，简化布局
- 节省空间的4mm × 4mm、TQFN封装，带有裸焊盘
- 引脚兼容于MAX4951BE

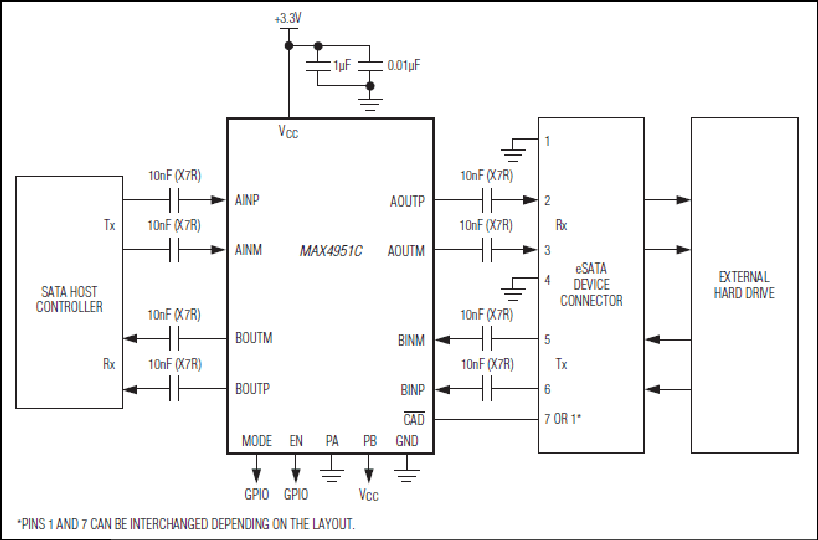

MAX4951C双通道缓冲器带有输入均衡和预加重功能，理想用于转接驱动内部串行ATA (SATA) 1i、2i和3i信号以及eSATA 1m和2m信号。器件具有±8kV人体模式(HBM)的高压静电放电(ESD)保护。器件可以置于主板靠近SATA连接器的位置，用于补偿电路板损耗并确保SATA兼容性。器件符合SATA 3.0版规范(黄金标准)，并可通过引脚配置满足SATA 2.6版规范(黄金标准)。
器件具有硬件SATA驱动电缆检测，没有驱动连接时，自动将器件置于待机模式，待机电流小于20µA (典型值)。此外，器件还具有独立的通道动态断电模式，有助于在没有输入信号时降低功耗。器件输出共模电平，以满足SATA 3.0版标准要求，并在退出低功耗模式时避免延时。
器件通过重建完整的输出电平保持接收信号的完整性，并通过输入均衡降低总体系统抖动(T J )。器件通道间具有独立的数字预加重控制，在远距离线缆传输中驱动SATA输出，以满足SATA规范。输入端的高速带外(OOB)信号检测以及相应输出端的禁止功能支持SATA带外信号。输入及输出均采用50Ω内部端接，必须交流耦合至SATA控制器IC和SATA器件。
MAX4951C采用+3.3V (典型值)单电源供电，提供小尺寸4mm × 4mm、TQFN封装，引脚按信号流向排列，简化了布局。器件工作在0°C至+70°C温度范围。MAX4951C引脚兼容于MAX4951BE SATA 6.0Gbps转接驱动器。
应用
- 数据存储/工作站
- 台式计算机
- 坞站
- 笔记本电脑
- 服务器
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4951CCTP+ |
20-LFCSP-4X4X0.75
|
|
|
| MAX4951CCTP+T |
20-LFCSP-4X4X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 14, 2023
- 2275A
WAFER FAB
MAX4951CCTP+
量产
MAX4951CCTP+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 14, 2023
- 2275A
WAFER FAB
评估套件 1
MAX4951CEVKIT
MAX4951C评估板
