特性
- 每个放大器极低的800nA电源电流
- 极低的1.4V工作电源电压(对于MAX4037/MAX4039为1.8V)
- 满摆幅输出驱动5kΩ和5000pF负载
- 1.232V ±0.5%、120ppm/°C (最大值)的电压基准(MAX4037/MAX4039)
- 无需外部基准旁路电容
- 过驱动输入时无相位翻转
- 1.0pA (典型)的低输入偏置电流
- 200µV的低输入失调电压
- 单位增益稳定
- 采用微小的UCSP、SC70、SOT23、TDFN或µMAX封装
- 可工作在-40°C至+125°C温度范围(MAX4036A/MAX4038A)
MAX4036/MAX4037单路运算放大器和MAX4038/MAX4039双路运算放大器工作于+1.4V至+3.6V (无基准电压)或+1.8V至+3.6V (带基准电压)的单电源,且每个放大器的电源电流消耗仅为800nA,可选基准电源消耗为1.1µA。在V DD = 1.4V工作电源下,MAX4036/MAX4038的共模输入电压范围从0V至V DD - 0.4V。MAX4037/MAX4039具有1.232V的电压基准,具有100µA的源出电流和20µA的吸收电流能力。
MAX4036–MAX4039的满摆幅输出可驱动5kΩ负载在电源25mV的摆幅内。极低的电源电流、低工作电压及满摆幅输出等特性,使MAX4036–MAX4039尤其适合于单节锂电(Li+)或双节NiCd/NiMH/碱性电池供电的应用。
MAX4036采用SC70封装,MAX4037采用SOT23封装,而MAX4038/MAX4039采用UCSP™、µMAX®或TDFN封装。

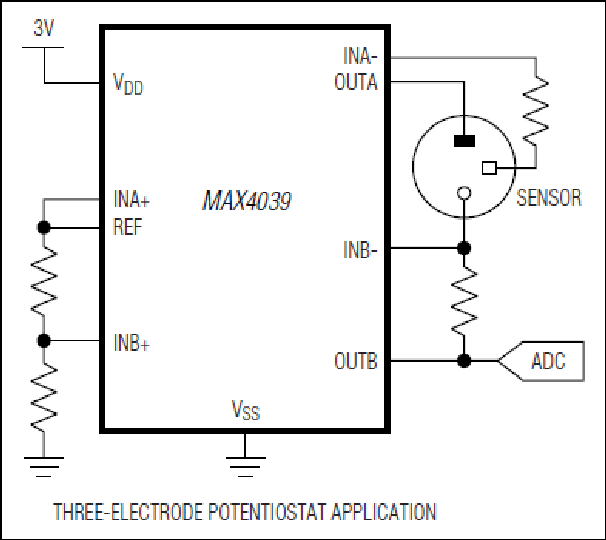

应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX4038EBL+ | 9-WLCSP-N/A |
|
|
MAX4038EBL+T | 9-WLCSP-N/A |
|
|
MAX4038ETA+ | Thin Dual Flatpack No Leads, Exposed Pad |
|
|
MAX4038ETA+T | Thin Dual Flatpack No Leads, Exposed Pad |
|
|
MAX4038EUA+ | Micro-MAX, Thin Shrink Small-Outline |
|
|
MAX4038EUA+T | Micro-MAX, Thin Shrink Small-Outline |
|
