特性

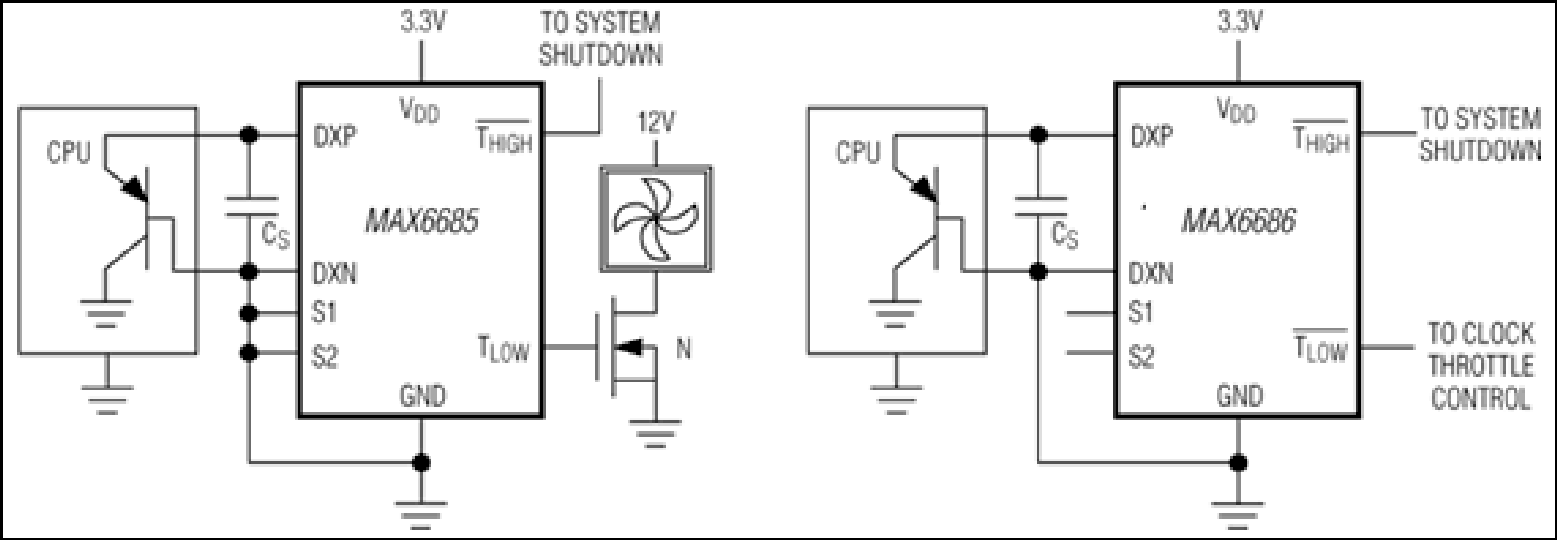

MAX6685/MAX6686是双输出温度开关，用一个外部连接为二极管形式的晶体管作为测温元件。这些器件有两个逻辑输出(T HIGH 和T LOW )，T HIGH 在远端温度超出工厂编程的+120°C或+125°C上限时被置为逻辑报警状态。T LOW 在远端温度低于下限时被置为报警状态，温度下限可由引脚S1和S2控制。温度下限提供两个范围，级差5°C。这两个温度范围是+40°C至+80°C和+75°C至+115°C。两个输出的滞回设为5°C。
MAX6685/MAX6686的T HIGH 是漏极开路、低电平有效输出；MAX6685的T LOW 为CMOS推挽式、高电平有效输出；MAX6686的T LOW 为漏极开路、低电平有效输出。它们均采用节省空间的8引脚µMAX封装。
应用
- CPU温度保护
- 风扇控制
- FPGA温度保护
- 多芯片模块
