MAX8555A数据手册和产品信息

发布时间: 2024-11-11 09:19:18
来源: analog.com

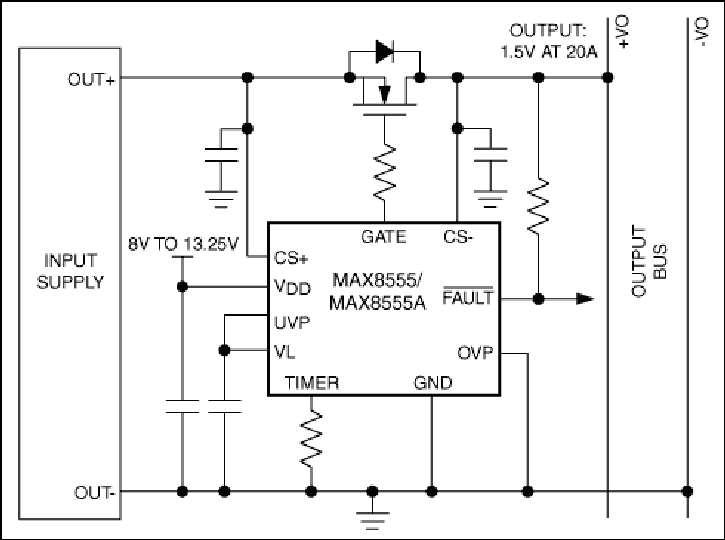

MAX8555、MAX8555A:典型工作电路
.
特性
  • 简单、集成、廉价的MOSFET控制器
  • “或” FET驱动,从0.5V至3.3V
  • 消除“或”二极管功耗
  • 为高可靠性系统提供N+1冗余电源
  • 从输出总线上隔离出错的短路电源
  • 在200ns内响应反向短路电流
  • 可调节消隐时间
  • 可编程软启动
  • 逻辑使能输入
  • 可调节过压和欠压触发点
  • 故障指示输出
  • 节约空间的封装
.

关键负载经常采用冗余的并联电源输入以增强系统的可靠性。MAX8555/MAX8555A是高度集成、廉价的MOSFET控制器,可为高可靠性的系统提供隔离和冗余功率容量。MAX8555/MAX8555A用在0.5V至3.3V的系统中,内置的电荷泵可驱动N沟道通道元件的栅极至(VCS+ + 5V)。

启动过程中,MAX8555/MAX8555A监视外部MOSFET上的压降。一旦VCS+达到或者超过总线电压(VCS-),就打开MOSFET。MAX8555/MAX8555A的TIMER输入具有两种功能。在TIMER引脚和地之间外加单个电阻可设置外部MOSFET的导通速度。此外,TIMER输入可以用来作为一个逻辑使能输入。一旦外部MOSFET开启,控制器将会监视负载,为总线提供过压、欠压和反向电流故障保护。MAX8555具有40mV的反向电流门限,而MAX8555A具有20mV的反向电流门限。

过压和欠压故障门限可以调节,并且可以设置为无效。外部MOSFET的导通电阻RDS(ON)用来设置电流限制的触发点,减少了元件数目。一个开漏、低电平有效的故障输出信号会指示过压、欠压或者反向电流故障的发生。在出现反向电流故障时,MAX8555和MAX8555A能够在200ns内响应并关断。

两款器件均采用节约空间的10引脚µMAX封装或者TDFN封装,可工作在-40°C至+85°C的扩展工业级温度范围。

应用

  • 负载点电源
  • 电源模块
  • 整流器
  • 高有效性系统的冗余电源
  • 服务器
  • 电信电源
. .
部分模型 产品周期 描述

PowerPath、理想二极管和负载开关 2

量产

“或”逻辑MOSFET控制器,带有快速故障隔离功能,适用于冗余电源

量产

“或”逻辑MOSFET控制器,带有快速故障隔离功能,适用于冗余电源
