MAX1602数据手册和产品信息

发布时间: 2024-11-11 09:19:07
来源: analog.com

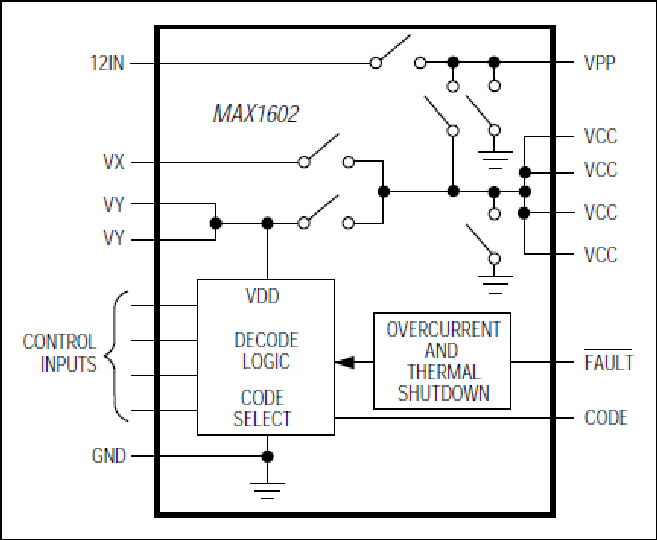

MAX1602:简化框图
.
特性
  • 支持单个PC卡/CardBus插槽
  • 1A、0.25Ω(最大值)3.3V V CC 开关
  • 1A、0.25Ω(最大值)5V V CC 开关
  • 软开关确保低浪涌电流
  • 过流保护
  • 过流/热故障标志输出
  • T j = +150°C时提供热关断保护
  • 独立的内部电荷泵
  • 先开后合式开关动作
  • 待机电源电流:11µA(最大值)
  • 低R DS(ON) 3.3V开关不需要5V和12V
  • 符合PCMCIA 3V/5V开关规范
  • 超小型16引脚QSOP封装
  • 代码兼容:
    • Cirrus CL-PD67XX系列
    • 数据手册DB86184
    • Intel 82365SL(行业标准编码)
.

MAX1602直流电源开关IC包含低电阻MOSFET开关网络,为单个CardBus或PC卡主机插座提供可选的V CC 和V PP 电压。主要特性包括低电阻开关、小型封装、软开关动作以及符合PCMCIA的3V/5V开关规范。通过两种方式支持快速32位CardBus应用中的仅3.3V电源开关:低电阻3.3V开关支持3.3V高负载电流(高达1A);借助完全独立的内部电荷泵,即使+5V和+12V电源被断开或关闭以节省电力,3.3V开关也能正常工作。内部电荷泵属于调节型,当V CC 开关处于静态时,可减少消耗的输入电流。当输出为高阻态或GND时,功耗自动降低至11µA(最大值)。

其他主要特性包括确保输出电流限制水平符合规格以及输出上升/下降时间符合规格(符合PCMCIA规范)。热过载保护、准确限流、过流故障标志输出和欠压闭锁功能增强了可靠性。CMOS/TTL逻辑接口非常灵活,可以承受超过正供电轨的逻辑输入电平。

MAX1602将完整的CardBus/PCMCIA开关集成在节省空间的16引脚QSOP封装中。

应用

  • 数据记录
  • 扩展坞
  • 手持终端
  • PCMCIA读/写驱动器
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1602EEE+ 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1602EEE+T 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 7, 2023

- 2361C

WAFER FAB

MAX1602EEE+

量产

MAX1602EEE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 7, 2023

- 2361C

arrow down

WAFER FAB

MAX1602EEE+

量产

MAX1602EEE+T

量产

.
部分模型 产品周期 描述

产品 4

双通道CardBus和PCMCIA电源开关,带有SMBus串行接口

双通道CardBus和PCMCIA V CC V PP 电源开关网络

双槽、PCMCIA模拟电源控制器

双槽、PCMCIA模拟电源控制器
