特性
- 三个热敏二极管输入和三个热敏电阻输入
- 本地温度传感器
- 1°C远端温度精度(+60°C至+100°C)
- 在POR开始温度监视，实现失效安全系统保护
- /ALERT和/OVERT输出实现中断、扼流和关断
- 小型16引脚QSOP和16引脚TSSOP封装
- 2线SMBus接口

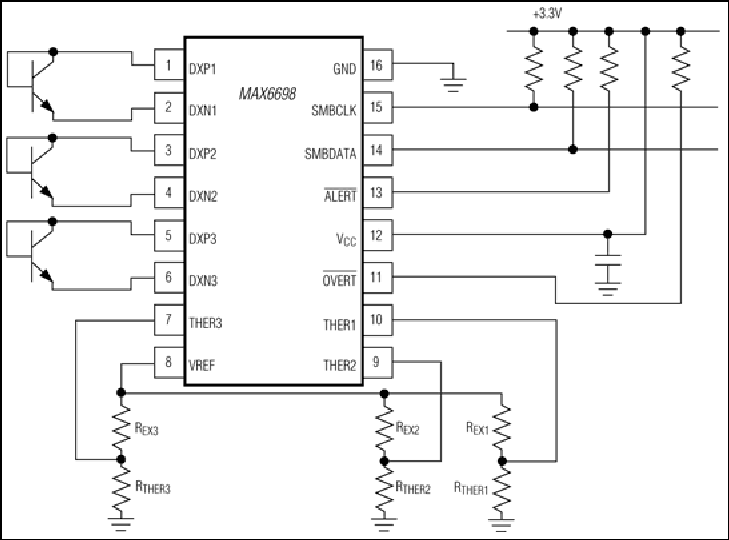

MAX6698高精度多通道温度传感器可监视其自身温度、三个外部连接成二极管形式的晶体管温度，以及三个热敏电阻的温度。所有温度通道均具有可设报警阈值。通道1、4、5和6还具有可设过热阈值。当某通道所测温度超过相应阈值后，状态寄存器中的一个状态位置位。两个开漏输出，/OVERT和/ALERT将根据状态寄存器中这些位的状态置低。
2线串行接口在读取温度数值和设置报警阈值时支持标准系统管理总线(SMBus™)协议：写字节、读字节、发字节和收字节。
MAX6698工作温度范围为-40°C至+125°C，可提供16引脚QSOP和16引脚TSSOP封装。
应用
- 台式计算机
- 笔记本电脑
- 服务器
- 工作站
数据手册 2
设计笔记 2
技术文章 3
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6698EE38+ |
16-QSOP-150_MIL
|
|
|
| MAX6698EE38+T |
16-QSOP-150_MIL
|
|
|
| MAX6698UE34+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX6698UE38+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX6698UE38+T |
Thin Shrink Small-Outline Package
|
|
