特性
- 50MHz 增益带宽
- 800V/μs 转换速率
- 每个放大器的最大电源电流为 5mA
- 具稳定的单位增益
- C-Load ™ 运放可驱动全容性负载
- 9nV/√Hz 输入噪声电压
- 1mV 最大输入失调电压
- 1μA 最大输入偏置电流
- 250nA 最大输入失调电流
- 驱动 500Ω 负载时的最小输出摆幅为 ±13V
- 驱动 150Ω 负载时的最小输出摆幅为 ±3.2V
- 4.5V/mV 最小 DC 增益，R L = 1k
- 60ns 稳定时间至 0.1%，10V 阶跃
- 0.2% 差分增益，A V = 2，R L = 150Ω
- 0.3° 差分相位，A V = 2，R L = 150Ω
-
规格在 ±2.5V、±5V 和 ±15V
LT ® 1361 / LT1362 是双通道和四通道低功率、高速运算放大器，具备卓越的 AC 和 DC 性能。与具有相似带宽的同类器件相比，这两款放大器拥有低得多的电源电流和较高的转换速率。电路拓扑是一个具有匹配高阻抗输入和电流反馈放大器之转换特性的电压反馈放大器。高转换速率和单级设计提供了卓越的稳定特性，从而使这个电路成为数据采集系统的理想选择。每个输出能够采用 ±15V电源把一个 500Ω 负载驱动至 ±13V，和采用 ±5V 电源把一个 150Ω 负载驱动至 ±3.2V。另外，这两款放大器还能在驱动任何容性负载时保持稳定，因而使得它们适用于缓冲器或电缆驱动应用。
LT1361 / LT1362 隶属于一个快速、高性能放大器系列，该系列采用了这种独特的拓扑，并运用了凌力尔特公司 (现隶属 ADI) 先进的双极型互补制造工艺。如果需要 LT1361 / LT1362 的单通道放大器版本，请参见 LT1360 的产品手册。假如需要具有较高电源电流的较高带宽器件，请参阅 LT1363 至 LT1365 的产品手册。倘若需要较低电源电流放大器，则请查阅 LT1354 至 LT1359 的产品手册。可提供每款放大器的单通道、双通道和四通道版本。
应用
- 宽带放大器
- 缓冲器
- 有源滤波器
- 视频及 RF 放大
- 电缆驱动器
-
数据采集系统
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1361CN8#PBF |
8-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1361CS8#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1361CS8#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 8, 2024
- 24_0234
Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
LT1361CN8#PBF
量产
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
LT1361CN8#PBF
量产
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LT1361CN8#PBF
量产
10月 8, 2024
- 24_0236
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
10月 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 8, 2024
- 24_0234
Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package
10月 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
8月 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
10月 8, 2024
- 24_0236
Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
10月 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
6月 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1361CS8#PBF
量产
LT1361CS8#TRPBF
量产
评估套件 2

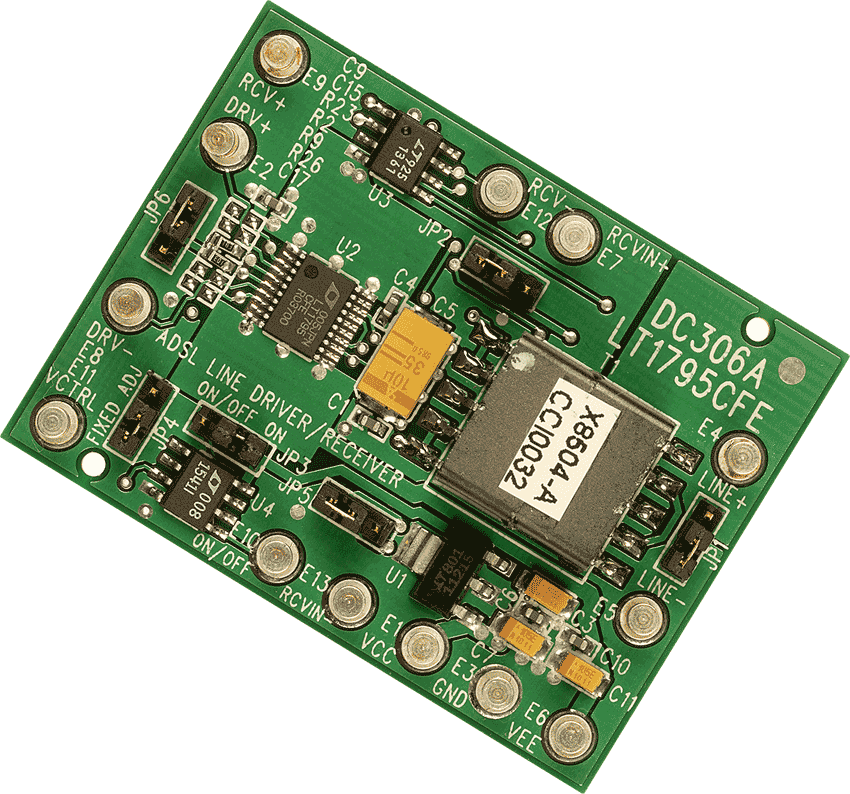

DC306A-A
LT1795CFE, LT1361CS8 | ADSL Line Driver/Receiver
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

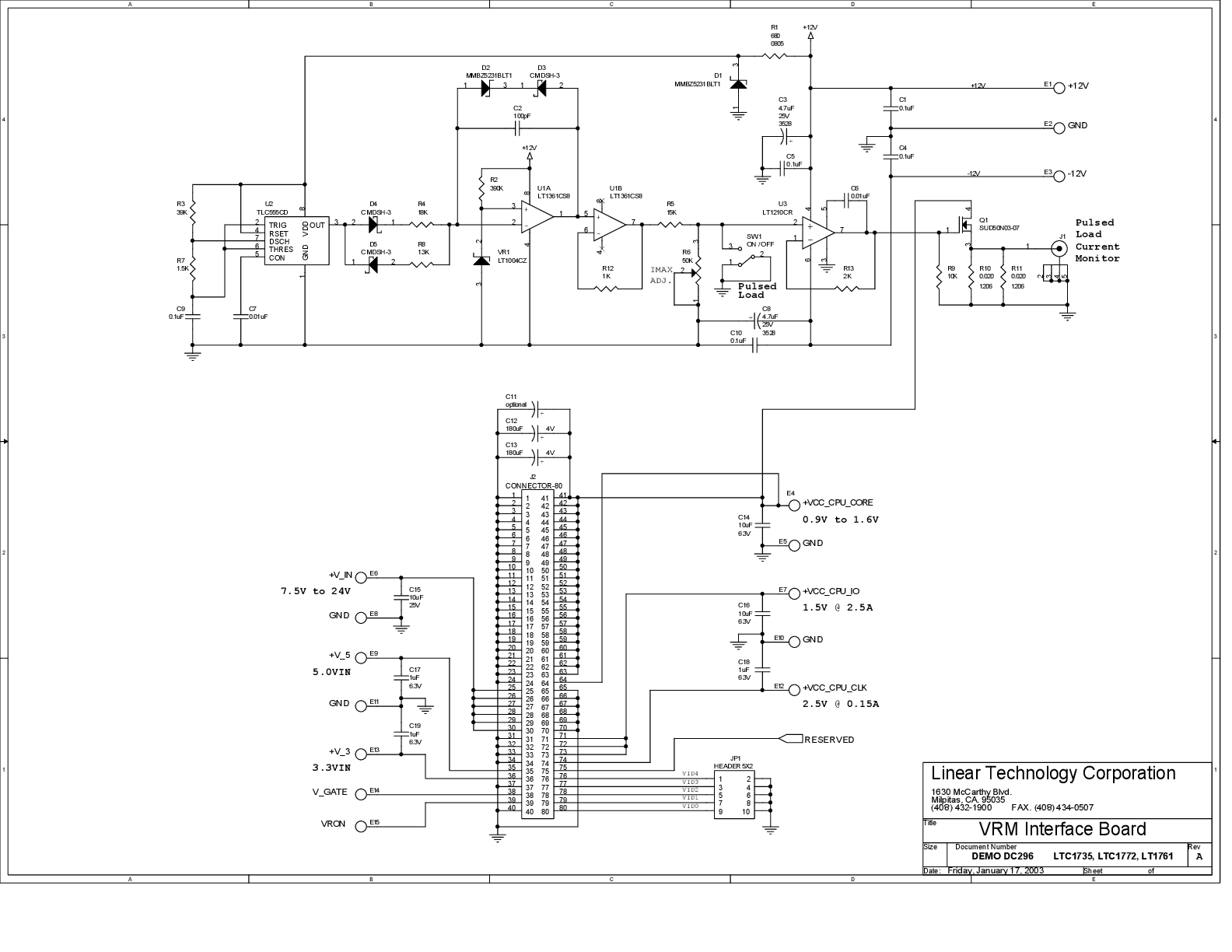

DC296A
LT1361CS8、LT1210CR | 集成15A负载脉冲发生器的移动CPU VRM测试仪，1路输入，3路输出
