特性
-
可编程的 FastDSP 音频处理器
- 高达 768 kHz 的采样率
- 双二阶滤波器、限制器、音量控制、混频
-
低延迟 24 位 ADC 和 DAC
- 106 dB SNR（信号通过具有 A 加权滤波器的 ADC）
- 110 dB 综合 SNR（信号通过具有 A 加权滤波器的 DAC 和耳机）
- 8 kHz 至 768 kHz 的串行端口采样率
- 5 μs 模拟到模拟群延迟
- 用于 13 级均衡器的可编程双精度 MAC 引擎
- 3 个模拟输入（2 个差分和 1 个单端），可配置为麦克风或线路输入
- 模拟差分音频输出可配置为线路输出或麦克风驱动器
- 支持 30 kHz 至 27 MHz 范围内任何输入时钟频率的 PLL
- 1 通道 ASRCI，3 通道 ASRCO
- 串行音频端口支持 I 2 S、左对齐或高达 16 通道的时分复用
- 2 个内插器和 4 个抽取器，具有灵活路由
-
电源
- 模拟 AVDD 为 1.8 V（典型值）
- 数字 I/O IOVDD 为 1.8 V 至 3.3 V
- 耳机 HPVDD 为 1.8 V
- 耳机 HPVDD_L 为 1.2 V 至 1.8 V
-
控制/通讯接口
- I 2 C、SPI 或 UART
- 28 球 0.4 mm 间距 2.957 mm × 1.757 mm WLCSP
ADAU1850 是一款编解码器，具有三个输入和一个输出，包含一个数字信号处理器。从模拟输入到 DSP 内核再到模拟输出的路径已针对低延迟进行优化，适用于降噪耳机。通过加入少量无源组件，ADAU1850 提供了完整的耳机解决方案。
ADAU1850 采用小型 28 球 2.957 mm × 1.757 mm 晶圆级芯片尺寸封装 (WLCSP)。
应用
- 降噪手机、耳机和头戴式耳机
- 蓝牙主动降噪 (ANC) 手机、耳机和头戴式耳机
- 个人导航套件
- 数字照相机和摄像机
- 乐器效果处理器
- 多媒体扬声器系统
- 智能电话
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAU1850BCBZRL |
28-ball WLCSP (2.957mm x 1.757mm x 0.5mm)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 7, 2022
- 21_0236
ADAU1850 Addition of an Alternate Test Site + Die and Data Sheet Revision
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 7, 2022
- 21_0236
ADAU1850 Addition of an Alternate Test Site + Die and Data Sheet Revision
软件模块
Lark Studio
Lark SDK Setup
正在寻找评估软件？您可以在这里找到
评估套件 1

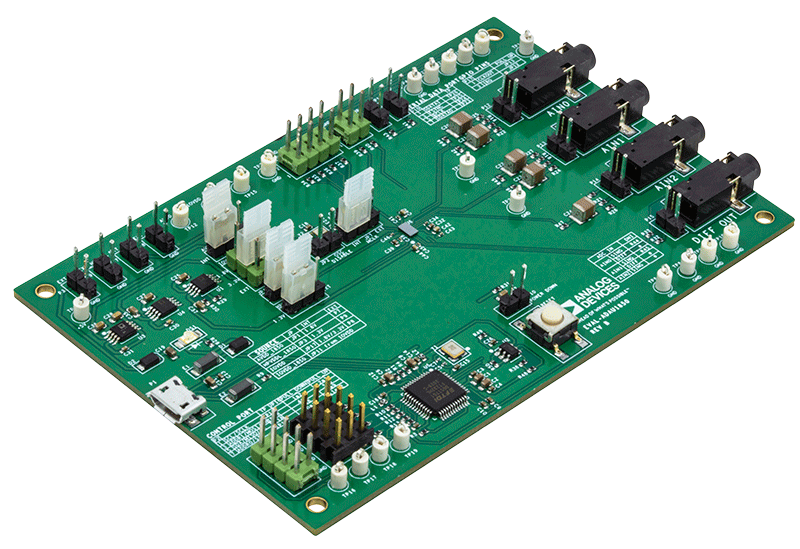

EVAL-ADAU1850
评估3个ADC、1个DAC、带音频/FastDSP的低功耗编解码器ADAU1850
