特性
- 适用于CVBS和Y/C (S视频)的三通道滤波器和缓冲器
- 滤波器响应特别适合于NTSC、PAL和隔行SDTV信号
- 27MHz下阻带抑制为41dB (典型值)
- 通带响应-0.3dB (典型值)
- 低消隐电平电压允许直流耦合输出
- 每通道可驱动两个150Ω视频负载
- +5V单电源供电
- 细小的8引脚薄型QFN或8引脚SO封装
MAX7443/MAX7444是适用于S视频和CVBS视频信号的低成本、三通道视频重建滤波器。该器件是抗混叠和DAC平滑滤波视频应用的理想选择，如机顶盒、DVD播放器、硬盘摄录机(HDR)，以及个人视频摄录机等。这些滤波器采用+5V单电源供电，它们为NTSC、PAL以及标清数字电视(SDTV)视频系统而优化。

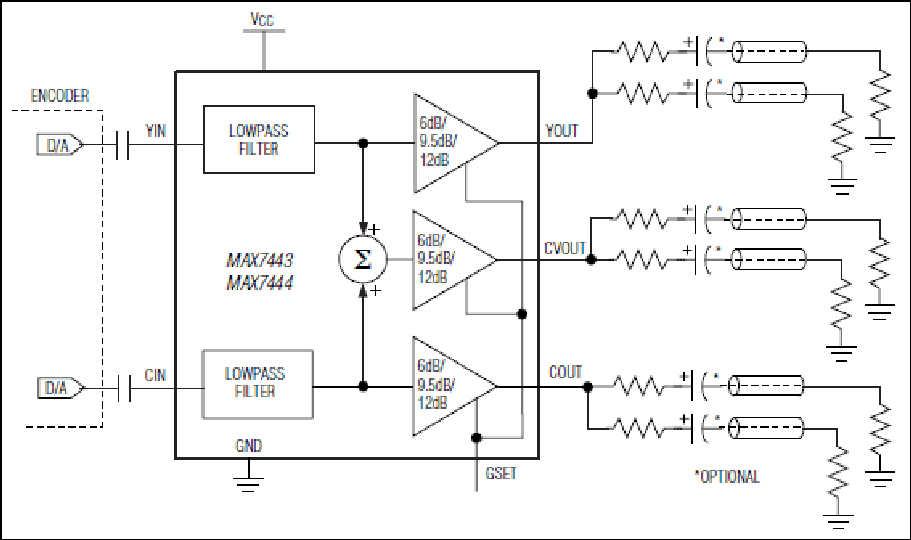

每个通道都包括一个低通滤波器和一个可以驱动两个标准150Ω视频负载的可调增益输出缓冲器。该输出缓冲器既可以驱动AC负载，也可以驱动DC负载，消隐电平经过反向匹配电阻之后低于1V。Y和C视频输入相加后产生复合视频输出。MAX7444提供高频提升以改善图像的清晰度。MAX7443具有极为平坦的频率响应。
MAX7443/MAX7444采用细小的8引脚薄型QFN封装和底盘裸露的8引脚SO封装，额定工作于-40°C至+85°C的宽温范围。
应用
- 数字VCR
- 复合视频、S视频输出，用于NTSC、PAL、SDTV
- 游戏控制台
- 安全监控摄像机/数码相机
- 机顶盒/HDR/DVD
