特性
-
单通道高精度DAC
- 12位精度，无需调整
- ±1 LSB INL，带缓冲电压输出
- 整个工作条件下保证单调
-
三种可选择的内部精密基准：
- 2.048V、2.500V或4.096V
-
内部输出缓冲器
- 采用外部基准支持满幅工作
- 6.3µs建立时间
- 输出可直接驱动2kΩ负载
- 小尺寸、10引脚、2mm x 3mm TDFN和3mm x 5mm µMAX封装
- 2.7V至5.5V宽电源范围
- 灵活支持1.8V至5.5V V DDIO
- 50MHz 3线SPI/QSPI/MICROWIRE/DSP兼容串行接口
- 上电时，将DAC输出复位至零
- 用户可配置异步I/O功能：/CLR、/LDAC、/GATE
- 三种软件可选的关断输出阻抗：1kΩ、100kΩ或高阻
- 3V时耗流低至155µA

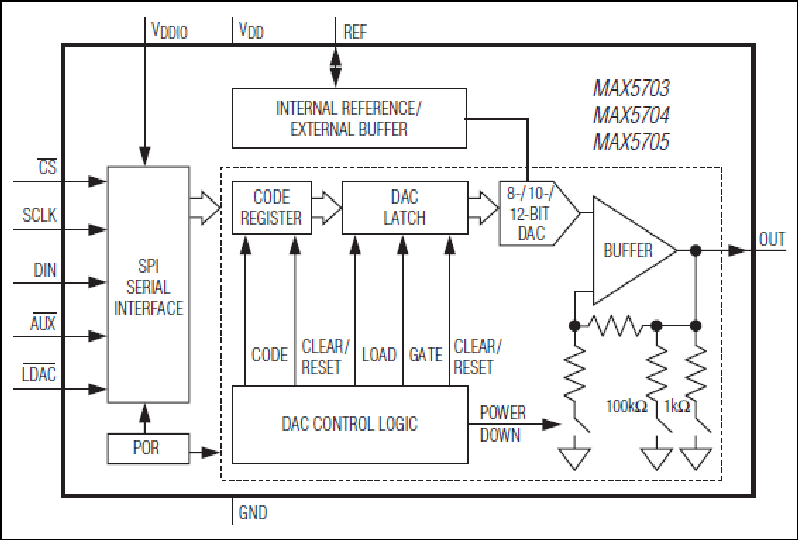

MAX5703/MAX5704/MAX5705单通道、低功耗、8/10/12位电压输出数/模转换器(DAC)带有输出缓冲器和2.048V、2.500V或4.096V可选择基准。MAX5703/MAX5704/MAX5705采用2.7V至5.5V宽电压范围供电，具有极低功耗(< 1mW)，适用于大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准呈100kΩ (典型值)的等效负载阻抗。
MAX5703/MAX5704/MAX5705具有50MHz、3线SPI/QSPI
™
/MICROWIRE
®
/DSP兼容串行接口。DAC输出带有缓冲，提供155µA (3V下的典型值)的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5703/MAX5704/MAX5705将DAC输出复位至零，为驱动电子阀门或其它传感器等需要上电处于关闭状态的应用提供安全保护。可在初始化时关闭内部基准，从而允许使用外部基准。
MAX5703/MAX5704/MAX5705包括用户可配置的低电平有效异步输入/AUX，提供额外的灵活性。该输入可以设置为异步清零(/CLR)或临时屏蔽(/GATE)DAC输出功能，使其置于用户可编程的数值。器件还提供专用的低电平有效异步/LDAC输入，允许同时刷新多颗器件的输出。
MAX5703/MAX5704/MAX5705采用10引脚TDFN/µMAXM封装，工作在-40°C至+125°C温度范围。
应用
- 自动调谐和光控制
- 数据采集
- 增益与失调调节
- 便携式仪表
- 功率放大器控制和偏置
- 过程控制与伺服环路
- 可编程电压及电流源
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 3 |
||||
|
|
四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 |
|||
|
|
八通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 |
|||
|
|
八通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 |
|||
|
单电源电压输出DAC 3 |
||||
|
量产 |
四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 |
|||
|
量产 |
四通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 |
|||
|
量产 |
八通道、超小尺寸8/10/12位缓冲输出DAC，内置基准和SPI接口 |
|||
评估套件 1
MAX5X05EVKIT
MAX5703、MAX5704、MAX5705A、MAX5705B、MAX5803、MAX5804、MAX5805A和MAX5805B评估板
