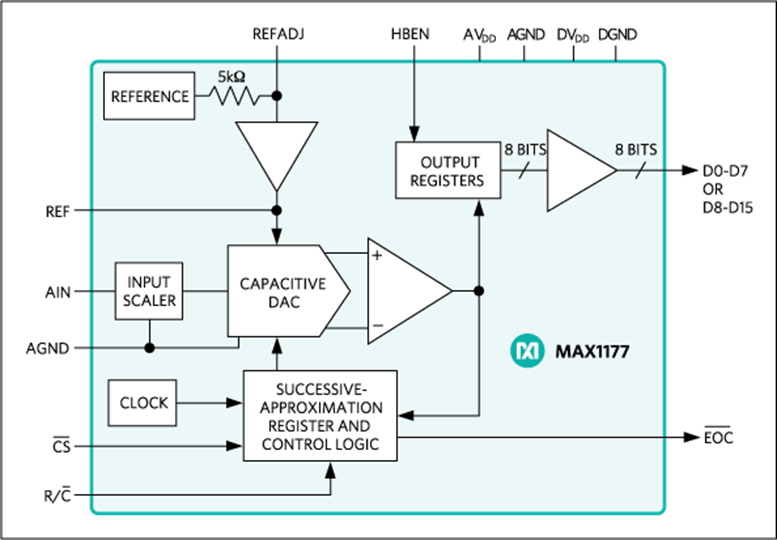

MAX1177:典型工作电路
.
特性
  • 1字节宽并行接口
  • 模拟输入电压范围:0至+10V
  • +4.75V至+5.25V单电源模拟供电
  • 与+2.7V至+5.25V的数字逻辑接口
  • ±3 LSB INL
  • ±1 LSB DNL
  • 低电源电流(最大值)
    • 2.9mA (外部基准)
    • 3.8mA (内部基准)
    • 5µA AutoShutdown模式
  • 小型封装
  • 20引脚TSSOP封装
.

MAX1177是一款16位、低功耗、逐次逼近型模数转换器(ADC),具有自动关断功能、工厂调理的内部时钟以及1字节宽并行接口。该器件在+4.75V至+5.25V单电源模拟电压下工作,并且具有独立的数字电源输入,允许芯片直接和+2.7V至+5.25V的数字逻辑电压相连。

MAX1177的模拟输入电压范围为0至+10V。在135ksps的采样速率下,采用外部基准时功耗仅26.5mW;采用内部+4.096V基准时功耗为31mW。AutoShutdown™能在10ksps下将电源电流减小至0.4mA。

MAX1177是高性能、电池供电数据采集应用的理想选择。极佳的AC特性(THD = -100dB)和DC精度(±3 LSB INL)使其成为工业过程控制、仪器仪表以及医疗设备的理想选择。

MAX1177采用20引脚TSSOP封装,工作温度范围为:-40°C至+85°C扩展级和0°C至+70°C商用级。

应用

  • 数据采集系统
  • I/O模块
  • 工业过程控制
  • 精密仪表
  • 温度检测与监视
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1177ACUP+ Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1177AEUP+ Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.
部分模型 产品周期 描述

产品 1

16位、135ksps、单电源ADC,提供双极性模拟输入范围

单通道模数转换器 2

量产

16位、135ksps、单电源ADC,双极性模拟输入范围

量产

低功耗、16位模数变换器,并行接口

.

评估套件 1

MAX1179EVKIT

MAX1156、MAX1157、MAX1158、MAX1159、MAX1174、MAX1175、MAX1177、MAX1179、MAX1187和MAX1189评估板
