特性
-
监视器模式
- 可编程的低/高门限值
- 告警状态寄存器记录故障事件
- SMBus报警响应
- 可编程的采样间隔
-
12位、兼容I²C的ADC
- INL为±1 LSB,DNL为±1 LSB
- 4通道单端或2通道完全差分输入
- 软件可编程的双极性/单极性转换
-
快速采样率
- 连续读取转换结果时为94.4ksps
- 在监视器模式下为133ksps
-
高速、兼容I²C的串行接口
- 100kHz/400kHz标准/快速模式
- 高达1.7MHz的高速模式
- 具有6个I²C从器件地址
-
单电源
- 2.7V至3.6V (MAX1363)
- 4.5V至5.5V (MAX1364)
-
内部基准
- 2.048V (MAX1363)
- 4.096V (MAX1364)
- 外部基准:1V至V DD
-
低功耗
- 监视器模式下(133ksps) 436µA
- 94.4ksps时670µA
- 1ksps时6µA
- 断电模式下0.5µA
-
小封装
- 10引脚µMAX封装

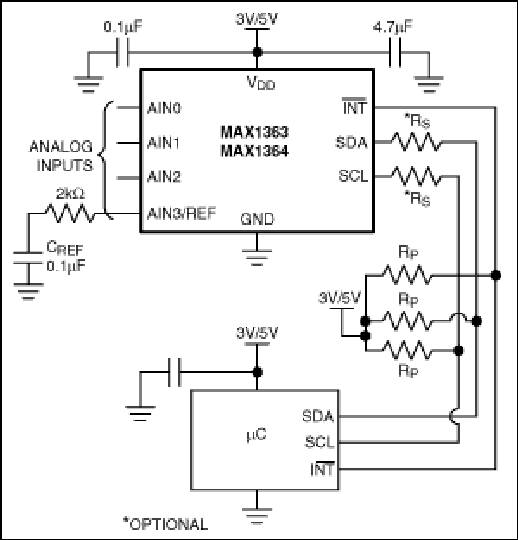

MAX1363/MAX1364低功耗、12位、4通道模数转换器(ADC)具有数字可编程的窗口比较器,具有用于自动系统监视应用的中断输出。一旦配置好,当任何模拟输入超过设置的高或低门限值时,监视器模式自动产生一个中断,无需与主机交互。MAX1363/MAX1364对SMBus™报警响应,可以快速识别同一共享中断上的告警器件。监视间隔延时可编程,在降低监视速率时会降低功耗。
另外,MAX1363/MAX1364集成了内部电压基准、时钟和一个兼容I²C的1.7MHz高速2线串行接口。优化的接口能够在正常模式下实现94.4ksps的最大转换速率,同时读回转换结果。四个模拟输入的每一个都可以配置为单端或完全差分的工作方式,也可以配置为单极性或者双极性。两种扫描模式利用片上随机访问存储器(RAM),来实现所选通道的八次转换或者扫描一组通道以降低接口的开销。
这些器件采用2.7V至3.6V (MAX1363)或4.5V至5.5V (MAX1364)的单电源供电,在监视器模式下133ksps最大采样率时仅需要436µA电流,在94.4ksps的最大采样率下仅需要670µA电流。AutoShutdown™在两次转换之间使器件断电,将空闲时的电源电流降至1µA以下。
满量程模拟输入范围由内部基准或者范围从1V至V DD 的外加基准电压决定。MAX1363具有2.048V的内部基准,MAX1364具有4.096V的内部基准。
MAX1363/MAX1364采用10引脚µMAX®封装,工作在扩展温度范围内(-40°C至+85°C)。关于10位的应用,请参考引脚兼容的MAX1361/MAX1362数据资料。
应用
- 高可靠性电源
- 医疗仪表
- 服务器与工作站
- 系统监视/监控
