特性
- GND 至 V CC 单端输入范围
- 0.02LSB RMS 噪声
- 2LSB INL,无漏失码
- 1LSB 偏移误差
- 4LSB 全标度误差
- 可编程的每秒 30 / 60 次转换操作
- 适合于多路转换应用的单转换稳定时间
- 具自动停机功能的单周期操作
- 400μA 电源电流
- 0.2μA 睡眠模式电流
- 内部振荡器 —— 无需外部元件
- 2.7V 至 5.5V 单电源工作
- 二线式 I 2 C 接口
- 超纤巧型 3mm x 2mm DFN 或 TSOT-23 封装
LTC ® 2451 是一款超纤巧型 16 位模数转换器。LTC2451 采用 2.7V 至 5.5V 单电源,接受一个单端模拟输入电压,并通过一个 I 2 C 接口进行通信。该转换器采用 8 引脚、3mm x 2mm DFN 或 TSOT-23 封装。它包括一个集成振荡器,不需要任何外部元件。该器件采用一个增量累加型调制器作为转换器的核心部件,并提供了适合于多路转换应用的单周期稳定时间。LTC2451 包括一个专有的输入采样电路,该电路可将平均输入采样电流减小至比采用传统 ΔΣ 转换器时低几个数量级。
LTC2451 每秒能够执行多达 60 次转换操作,而且,由于过采样比非常大,因而具有极为宽松的抗混叠要求。在 30Hz 模式中,LTC2451 采用了对于用户来说是透明的连续内部偏移校准算法,从而在整个时间和工作温度范围内确保了准确度。该转换器具有外部 REF + 和 REF – 引脚,且输入电压能够在 V REF – 至 V REF + 之间变化。如果 V REF + = V CC 和 V REF – = GND,则输入电压将可在 GND 至 V CC 之间变化。
在执行完一次转换之后,LTC2451 能够自动地进入睡眠模式,并将其功率消耗电流降至 0.2μA 以下。如果用户每秒对 ADC 进行一次读取操作,则在采用一个 2.7V 电源的情况下,LTC2451 的平均功耗将低于 50μW。
Applications
- 系统监控
- 环境监控
- 直接温度测量
- 仪表
- 工业过程控制
- 数据采集
- 嵌入式 ADC 升级
产品选型卡 2
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC2451CDDB#TRMPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
|
|
LTC2451CDDB#TRPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
|
|
LTC2451CTS8#TRMPBF | 8-Lead SOT-23 |
|
|
LTC2451CTS8#TRPBF | 8-Lead SOT-23 |
|
|
LTC2451IDDB#TRMPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
|
|
LTC2451IDDB#TRPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
|
|
LTC2451ITS8#TRMPBF | 8-Lead SOT-23 |
|
|
LTC2451ITS8#TRPBF | 8-Lead SOT-23 |
|
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
I²C 隔离器 1 |
||||
量产 |
具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I 2 C μModule 隔离器 |
|||
串联基准电压源 1 |
||||
量产 |
2mm x 2mm DFN 封装的纤巧型微功率精准串联基准 |
|||
串行总线缓冲器、扩展器和加速度计 1 |
||||
量产 |
双通道 I 2 C / SMBus 地址转换器 |
|||
单电源监控器 1 |
||||
量产 |
具电源故障输出的超低功率可调监控器 |
|||
数字温度传感器 1 |
||||
推荐新设计使用 |
8 通道 I 2 C 电压、电流和温度监视器 |
评估套件 1

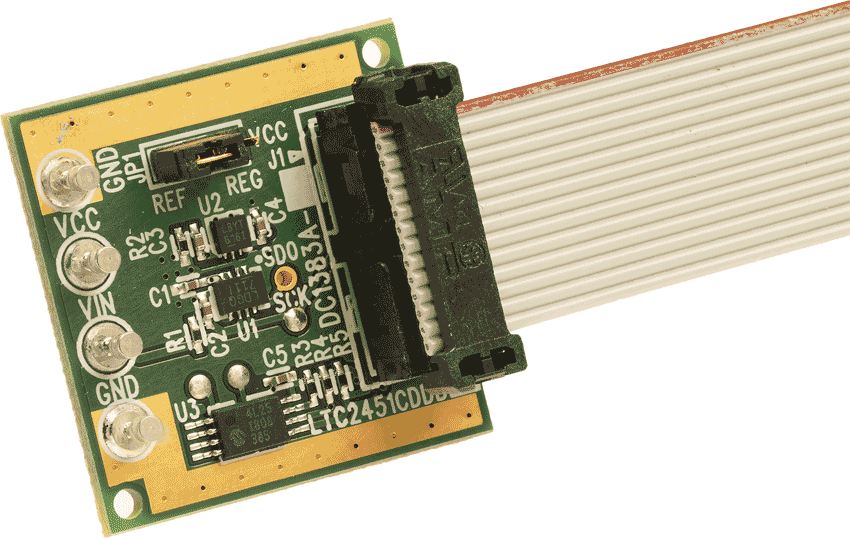

DC1383A-A
LTC2451: 16-bit Single-Ended I2C Ultra-Tiny ADC (Requires DC590)
