MAX1238数据手册和产品信息

特性

I²C兼容的串行接
- 400kHz快速模式
- 1.7MHz高速模式
单电源
- 2.7V至3.6V (MAX1237/MAX1239)
- 4.5V至5.5V (MAX1236/MAX1238)
内部基准
- 2.048V (MAX1237/MAX1239)
- 4.096V (MAX1236/MAX1238)
外部基准：1V至V _DD
内部时钟
4通道单端或2通道全差分(MAX1236/MAX1237)
12通道单端或6通道完全差分(MAX1238/MAX1239)
内置FIFO，具有通道扫描模式
低功耗
- 94.4ksps时，670µA
- 40ksps时，230µA
- 10ksps时，60µA
- 1ksps时，6µA
- 处于关断模式时，0.5µA
软件可配置的单极性/双极性
小型封装
- 8引脚µMAX封装(MAX1236/MAX1237)
- 16引脚QSOP (MAX1238/MAX1239)

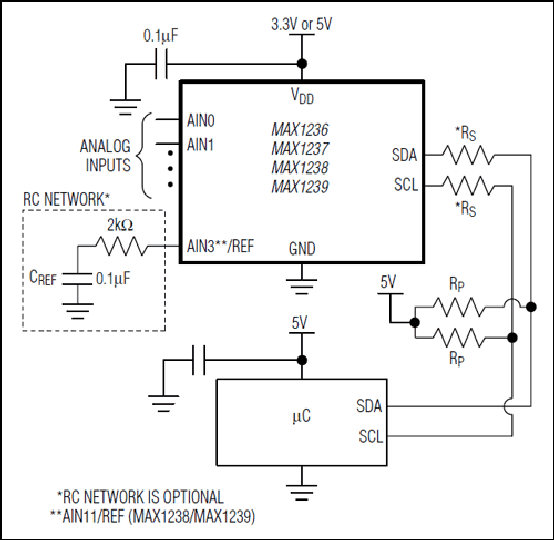

MAX1236–MAX1239低功耗、12位多通道模数转换器(ADC)具有内部采样/保持(T/H)、电压基准、时钟和I²C兼容的2线串行接口。这些器件工作于2.7V至3.6V (MAX1237/MAX1239)或4.5V至5.5V (MAX1236/MAX1238)单电源，在94.4ksps最大采样速率下，仅需电流670µA。在采样速率低于46ksps时，电源电流降至230µA以下。AutoShutdown™功能在两次转换间自动关断器件，使在更低的数据吞吐率下，将电源电流降低至1µA以下。MAX1236/MAX1237有四路模拟输入通道，而MAX1238/MAX1239具有12路模拟输入通道。全差分模拟输入可以通过软件配置为单极性或双极性、单端或差分工作方式。

满量程模拟输入范围由内部基准，或1V至V _DD 范围的外接基准来决定。MAX1237/MAX1239具有2.048V的内部基准，而MAX1236/MAX1238具有4.096V的内部基准。MAX1236/MAX1237采用8引脚µMAX®封装，而MAX1238/MAX1239采用16引脚QSOP封装。MAX1236–MAX1239保证工作于扩展级温度范围(-40°C至+85°C)。如需引脚兼容的10位型号，请参考MAX1136–MAX1139的数据资料。如需引脚兼容的8位型号元件，请参考MAX1036–MAX1039的数据资料。

应用

电池供电测试设备
手持式便携应用
医疗仪器
接收信号强度指示
太阳能供电远端系统
系统监控

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1238EEE+	16-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX1238EEE+T	16-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
