特性
-
升压转换器
- 保证输出700mA电流
- 可通过I²C编程的3.5V至5.0V、16级输出
- 效率大于90%
- 片上FET和同步整流
- 2MHz固定PWM开关频率
- 2.2µH至10µH小尺寸电感
-
WLED boost转换器
- 28V最大升压输出电压
- 60mA输出电流
- 集成NMOS功率开关
- 效率大于90%
- 2MHz固定开关频率
- 4.7µH至10µH小尺寸电感
- 两路25mA 可独立编程的电流调节器
- I²C可编程输出电流(50µA至25.25mA),具有128级伪对数调光
- 可独立编程斜坡(向上/向下)定时器
- 低压差(最大150mV)
-
单节Li+电池线性充电器
- 无需外部MOSFET、反向隔离二极管或检流电阻
- 可编程快充电流(MAX8939:最大值为1.5A RMS ;MAX8939A/MAX8939B:最大值为850mA RMS )
- 可编程浮充电流门限
- 专有的管芯温度控制
- 4.1V至10V输入电压范围(MAX8939/MAX8939B)
- 4.1V至6.25V输入电压范围(MAX8939A),具有高达28V的输入过压保护
- 低压差(500mA时为300mV)
- 输入电源检测指示输出
- IN端带有输入过压保护的4.75V输出(SAFE_OUT)
- 充电电流监测输出
- LED指示
- 硬件输入使能
- 充电过程中具有5s看门狗
-
四路低噪声LDO
- 1路400mA、2路200mA和1路100mA输出电流
- 65dB (典型值)高PSRR
- 低噪声(45µV RMS ,典型值)
- 1.7V至3.2V可编程输出电压
- 低静态电流(25µA,典型值)
- 具有硬件使能输入的400mA LDO
-
振荡驱动器
- 保证200mA输出电流
- 1.3V至V INVIB 可编程输出电压
- 23.8kHz重复频率
- 70级PWM速率控制
- 有效停止制动
-
61XX基带控制接口
- 通过I²C控制MAX8939/MAX8939A/MAX8939B
- /RESET_IN复位输入
- 充电器检测PWR_ON_CMP输出
- /IRQ中断输出
- 2.9V至5.5V供电范围
- 热关断

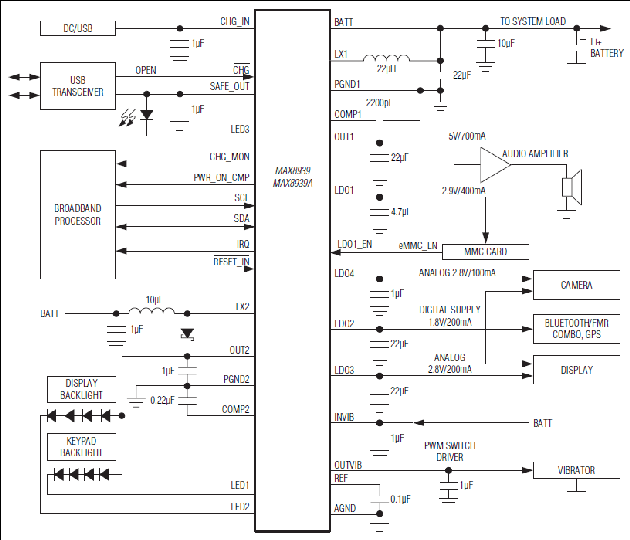

MAX8939/MAX8939A/MAX8939B电源管理IC包含了必要的电源和功能,用于支持Intel移动通信(IMC) 61XX 3G平台的手机设计。MAX8939设计为该平台的所有外围电路供电,提供必要的信号以控制61XX基带处理器。
集成锂离子(Li+)充电器具有高达28V的输入保护,并为USB收发器提供受保护的输出供电电源。专有的热管理电路在快充或当芯片暴露在高温环境时,能够限制管芯温度,在不损坏IC的前提下允许最大的充电电流。提供一路电流调节器,用来驱动充电指示LED。
四路可编程低噪声、低压差线性稳压器(LDO)为噪声敏感的外围电路供电,大功率振荡驱动器可通过I²C编程70个PWM等级和4路输出电压。器件还提供两路升压转换器,一路大功率、低压(5V)电源为外部音频放大器或相机闪光灯供电,一路高压(28V)电源为显示器和键盘背光供电。两路集成25mA电流调节器可通过I²C编程,提供独立的线性上升和下降控制。
MAX8939/MAX8939A/MAX8939B为高度集成IC,只需很少的外部元件,提供紧凑的2.5mm x 3.0mm、最大高度为0.65mm的晶片级封装(WLP)。
