特性
- 宽输入共模范围：-0.1V至36V
- 超低输入失调电压：2μV
- 即时增益设置输入
- 双向/单向电流检测
- 20nA（最大值）输入偏置电流
- 超低输入失调温度系数：50nV/°C
- 增益误差：0.05%
- 电源电流：21μA
- 关断电流：70nA（典型值）
- 1.7V至5.5V单电源工作范围
- 节省空间的8引脚WLP和8引脚TDFN封装

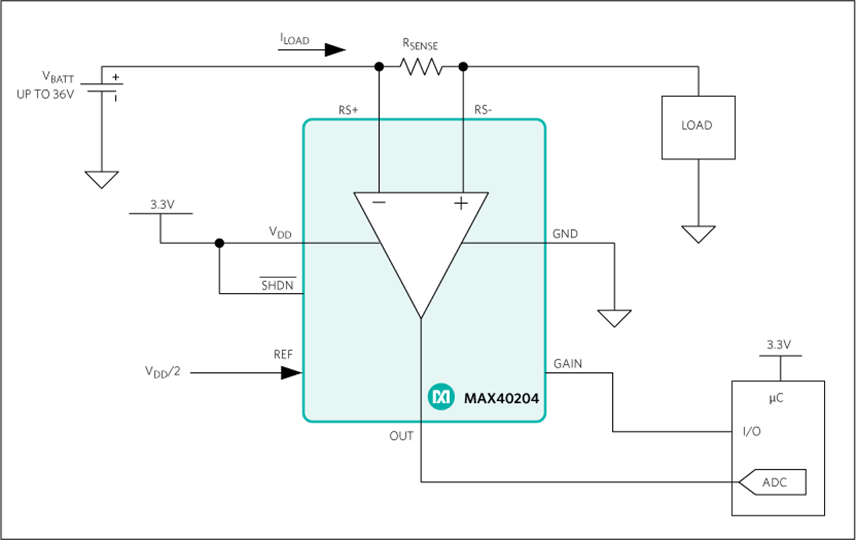

MAX40204是一款高精度、双向、高侧电流检测放大器(CSA)，具有-0.1V（接地检测）至36V的宽输入共模范围。
该器件具有2μV超低输入失调电压，因此可以使用小型检测电阻来降低功耗，而0.05%的超低增益误差可确保测量精度。
MAX40204使用逻辑电平输入(GAIN)提供两种增益选项，便于灵活地即时更改增益。借助即时增益调整功能，该系统能够在测量远小于设定满量程电平的电流时提高精度。有关增益配置，请参见表1。此外，MAX40204支持单向和双向电流检测，同时向基准电压输入(REF)施加外部电压。
MAX40204采用1.7V至5.5V范围内的单电源供电，功耗仅为21μA。MAX40204具有低工作电源电流和70nA（典型值）关断电流，有助于延长电池使用时间，非常适用于便携式和电池供电设备。
MAX40204采用小型8引脚、0.35mm间距WLP (1.468mm x 0.848mm)和8引脚TDFN (2mm x 2mm)封装，额定温度范围为−40°C至+125°C扩展温度范围。
应用
- 基站
- 电源管理系统中的电流检测
- 医疗仪器
- 笔记本电脑
- 便携式和电池供电系统
- 智能手机和平板电脑
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX40204ANA+ |
8-WLCSP-N/A
|
|
|
| MAX40204ANA+T |
8-WLCSP-N/A
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
电流检测放大器 1 |
||||
|
量产 |
36V、输入共模、高精度、低功耗电流检测放大器 |
|||
评估套件 1
MAX40204EVKIT
MAX40204评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
SPICE 模型
