特性
- 支持 7 位 IMVP-6/IMVP-6.5 VID 代码和功能
- 宽 V IN 范围：工作时为 4.5V 至 36V，并具有任选的电压前馈补偿功能
- t ON(MIN) < 35ns，可提供非常低的占空比
- 温度补偿电感器 DCR 或检测电阻器输出电流监视
- 具可编程有源电压定位功能的差分远端输出电压采样
- 可锁相固定频率：150kHz 至 550kHz
- 可编程 UVLO、预设 V OUT (在启动时)
- 可编程缓慢转换速率睡眠状态退出
- 用于单电源操作的内部 LDO
- 过压和过流保护
- PWRGD 和 VRTT# 过热压制保护标记
- 在睡眠和轻负载期间实现了功率优化
- 38 引脚耐热性能增强型 eTSSOP 和 5mm x 7mm QFN 封装
LTC
®
3816 是一款单相、同步降压型 DC/DC 开关稳压器控制器，用于以一种恒定频率电压模式架构来驱动 N 沟道功率 MOSFET。该控制器的前沿调制拓扑结构可提供极低的输出电压并支持一个高达 550kHz 的可锁相开关频率。输出电压采用一个 7 位 VID 代码来设置。
LTC3816 可满足 IMVP-6/IMVP-6.5 的所有要求，包括起动至一个预设的启动电压、具可编程有源电压定位功能的差分远端输出电压采样、I
MON
输出电流报告、睡眠期间的功率优化、以及快速或缓慢转换速率睡眠状态退出。
该器件的故障保护功能包括输入欠压闭锁、逐周期电流限制、输出过压保护、以及 PWRGD 和过热标记。
Applications
- 嵌入式计算
- 移动计算机、因特网设备
- 导航显示器
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3816EFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3816EFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3816EUHF#PBF |
38-Lead QFN (5mm x 7mm w/ EP)
|
|
|
| LTC3816EUHF#TRPBF |
38-Lead QFN (5mm x 7mm w/ EP)
|
|
|
| LTC3816IFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3816IFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3816IUHF#PBF |
38-Lead QFN (5mm x 7mm w/ EP)
|
|
|
| LTC3816IUHF#TRPBF |
38-Lead QFN (5mm x 7mm w/ EP)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3816EFE#PBF
量产
LTC3816EFE#TRPBF
量产
LTC3816IFE#PBF
量产
LTC3816IFE#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3816EFE#PBF
量产
LTC3816EFE#TRPBF
量产
LTC3816IFE#PBF
量产
LTC3816IFE#TRPBF
量产
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
多个输出降压调节器 1 |
||||
|
推荐新设计使用 |
具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器 |
|||
|
浪涌抑制器、过压和过流保护 1 |
||||
|
推荐新设计使用 |
具电流限制功能的高电压浪涌抑制器 |
|||
|
数字电源系统管理器 1 |
||||
|
推荐新设计使用 |
具有精确输出电流的 4 通道 PMBus 电源系统管理器 |
|||
|
双电源监控器 1 |
||||
|
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
|||
评估套件 1
DC1672A

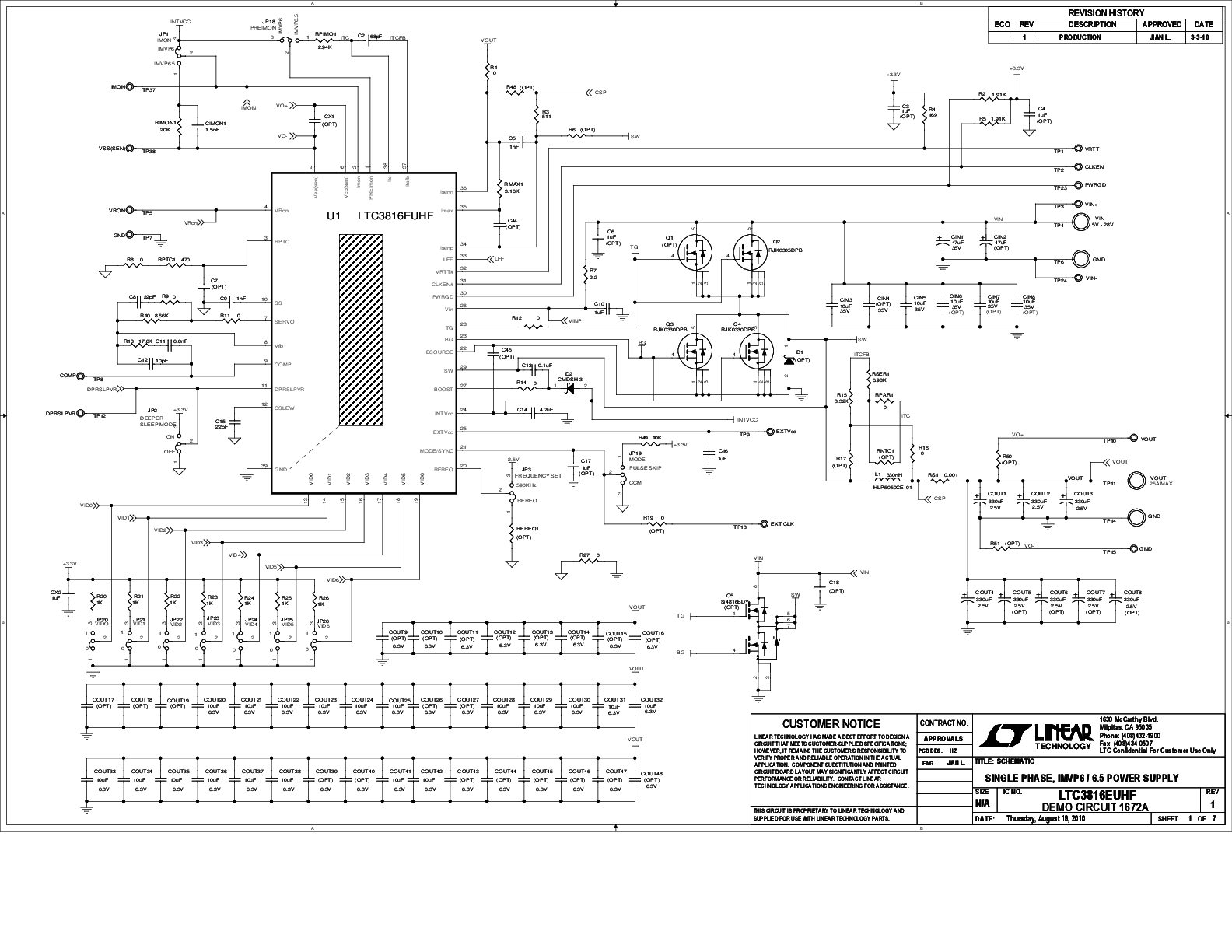

LTC3816EUHF Demo Board u 4.5V VIN 28V, VOUT = Up to 1.5V @ 25A
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
Lt Spice
