特性

效率达95%的同步整流DC-DC转换器
效率达90%的boost-buck拓扑
效率达85%的DC-DC转换器，用于CCD、LCD、WLED和/或OLED供电
所有通道均带有内部补偿
所有升压转换器均具有True Shutdown功能
过载保护
软启动实现可控的启动电流
低压差(100%占空比)降压转换器
调节电流为最多6个白光LED供电
PWM调节WLED电流
高达27V的可调LED过压保护
无变压器反相转换器用于为CCD提供偏置
低压通道开关频率为2MHz
±2.5%的开关频率精度
关断电源电流为1µA
内核和主输出电压上电跟踪
全部通道均内置功率MOSFET
低电平有效SDOK电源就绪指示器

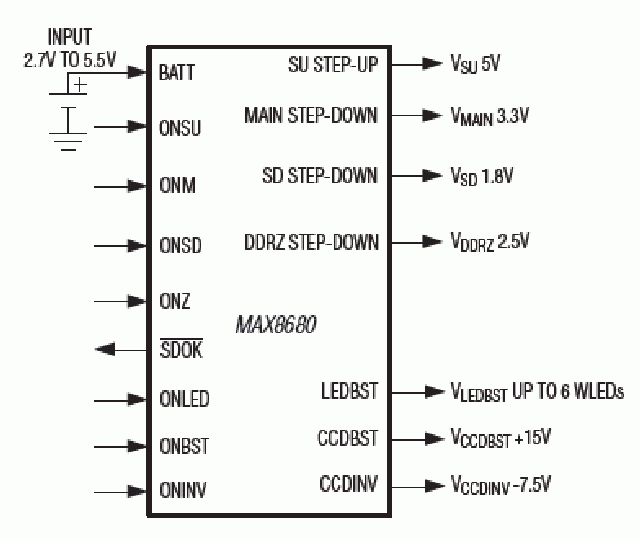

MAX8680高效完备的电源方案专为数码相机(DSC)和数码摄像机(DVC)设计。器件集成了七路内置功率MOSFET的DC-DC转换器，效率高达95%，能够产生DSC系统中所有重要的电源电压。每路升压转换器均具有True Shutdown™功能，同时还带有内部补偿，可减少外部元件数量。七路DC-DC转换器输出包括：

同步整流升压DC-DC转换器(SU)，MAX8680由V _SU 自举升压。
主同步整流降压DC-DC转换器(M)，用作DSP I/O电源电压。
DDRZ同步整流降压DC-DC转换器(Z)，用作DSP DDR电源电压
低压(低至1V)同步整流降压DC-DC转换器(SD)，用作DSP核电源电压。
高压升压DC-DC转换器，带有白光LED电流调节和PWM调光控制(LEDBST)功能。
高压升压DC-DC转换器(CCDBST)，用作CCD图像或LCD正偏置电源。
无变压器反相DC-DC转换器(CCDINV)，用作CCD图像或LCD负偏置电源。

MAX8680可实现独立/同步的CCDBST和CCDINV转换器上电排序。如需预置CCDBST在CCDINV之前上电，请与厂商联系。MAX8680工作在1节锂离子(Li+)电池、两节AA电池或双电池设计，采用5mm x 5mm、40引脚、薄型QFN封装。MAX8680工作在-40°C至+85°C扩展级温度范围。
