特性
- 符合2级智能电池充电器规范版本1.1
- Intel SMBus 2线串行接口
- ±0.5%精度充电电压
- 11位充电电压分辨率
- ±3%精度输入电流限制
- 采用小阻值(10mΩ)检流电阻
- 充电电流高达8A
- 6位输入和充电电流分辨率
- 8V至28V输入电压范围
- 175s安全充电定时器
- 自动选择系统电源
- 可对任何类型的化学电池充电(Li+、NiCd、NiMH、铅酸电池等)
MAX1535A是高度集成的充电器，可用于多种类型化学电池的充电，仅需极少的外部元件，从而简化了高级智能充电器的结构。它使用Intel的系统管理总线(SMBus™)控制充电电压、充电电流以及吸收AC适配器的最大电流。恒定关断时间的降压结构配合同步整流器，可获得极高的转换效率。
除了支持智能电池充电器规范版本1.1，MAX1535A还具有一些附加功能。在同时为负载供电和进行电池充电时，可编程AC适配器最大电流可有效防止出现过流，使用户降低了AC适配器的成本。MAX1535A提供一个数字输出引脚，用于指示AC适配器是否与充电器连接。根据AC适配器连接与否，MAX1535A通过控制两个外部P沟道MOSFET自动为系统选择合适的电源。在系统的控制下，MAX1535A允许电池重新进行初始化或调理，在这个调理过程中，电池通过系统负载完全放电、然后再重新充电。
MAX1535A可以对2节、3节、或4节串联的电锂离子(Li+)电池充电，提供高达8A的充电电流。MAX1535A中的DC-DC转换器采用高端P沟道开关和N沟道同步整流器。充电电流和输入限流检测放大器具有很低的输入失调误差，允许使用小阻值检流电阻(典型值0.01Ω)。

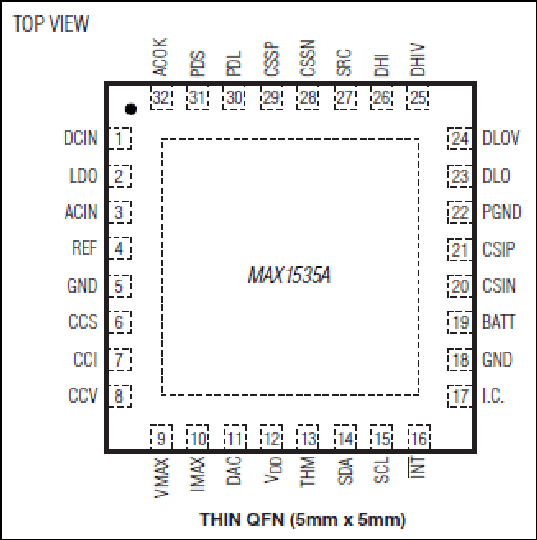

MAX1535A采用5mm x 5mm 32引脚的薄型QFN封装，工作在-40°C至+85°C的扩展级温度范围。可借助评估板缩短设计时间。
应用
- 笔记本电脑和亚笔记本电脑
- 具有可充电电池的便携式设备
- 平板PC
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
开关电池充电器 4 |
||||
|
量产 |
高级、与化学类型无关的Level 2电池充电器，带有输入限流 |
|||
|
量产 |
低成本、多种化学类型电池充电器电路 |
|||
|
量产 |
低成本、多种化学类型电池充电器 |
|||
|
量产 |
多种化学类型电池充电器，自动选择系统电源 |
|||
评估套件 2
MAX1535AEVSYS
MAX1535A评估板/评估系统
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX1535AEVKIT
MAX1535A评估板/评估系统
