特性
- 500Msps输出更新速率
- 单电源3.3V工作
-
出色的SFDR和IMD性能
- 当f OUT = 30MHz (至奈奎斯特频率)，SFDR = 76dBc
- 当f OUT = 10MHz，IMD = -85dBc
- 当f OUT = 61MHz，ACLR = 70dB
- 满量程输出电流2mA至20mA
- 兼容于差分LVDS的数字和时钟输入
- 片上1.2V带隙基准
- 低功耗130mW
- 68引脚QFN-EP封装

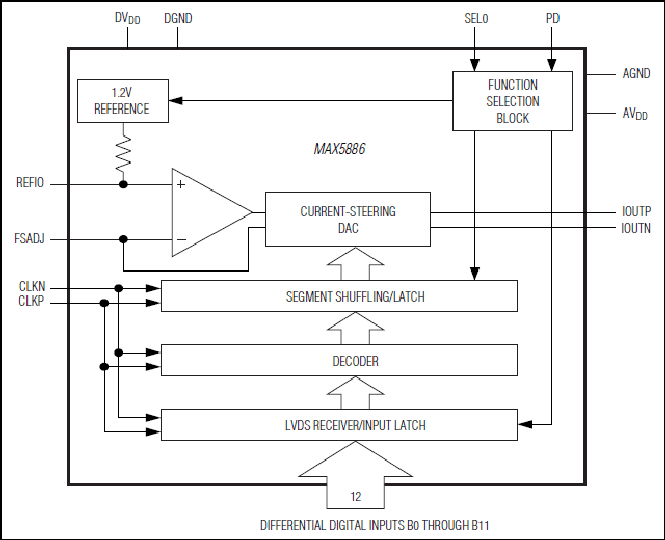

MAX5886是先进的12位、500Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其它通讯应用。该DAC工作于3.3V单电源，提供无以伦比的动态性能，如76dBc的无杂散动态范围(SFDR) (f OUT = 30MHz时)。该DAC支持500Msps的更新速率，且功耗小于230mW。
MAX5886采用电流导引结构，该结构支持满量程输出电流范围2mA至20mA，允许差分电压输出摆幅在0.1V P-P 至1V P-P 之间。
MAX5886具有集成的1.2V带隙基准和控制放大器，以保证高精度和低噪声特性。此外，单独的基准输入允许用户外接基准，以获得最大的灵活性和提高增益精度。
MAX5886的数字和时钟输入设计为兼容于低电压差分信号(LVDS)的电平。MAX5886提供焊盘裸露(EP)的68引脚QFN封装，满足扩展级工业温度范围(-40°C至+85°C)。
若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表 。
应用
- 自动测试设备(ATE)
- 基站：单载波/多载波UMTS、CDMA, GSM
- 通信：LMDS、MMDS、点到点微波通信
- 数字信号合成器
- 仪表
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5886EGK+D |
68-LFCSP-10X10X0.85
|
|
|
| MAX5886EGK+TD |
68-LFCSP-10X10X0.85
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
MAX5886EGK+D
量产
MAX5886EGK+TD
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
快速精密数模转换器 2 |
||||
|
量产 |
3.3V、16位、500Msps、高动态性能DAC，差分LVDS输入 |
|||
|
量产 |
3.3V、14位、500Msps、高动态性能DAC，差分LVDS输入 |
|||
评估套件 1
MAX5887EVKIT
MAX5886、MAX5887和MAX5888评估板
